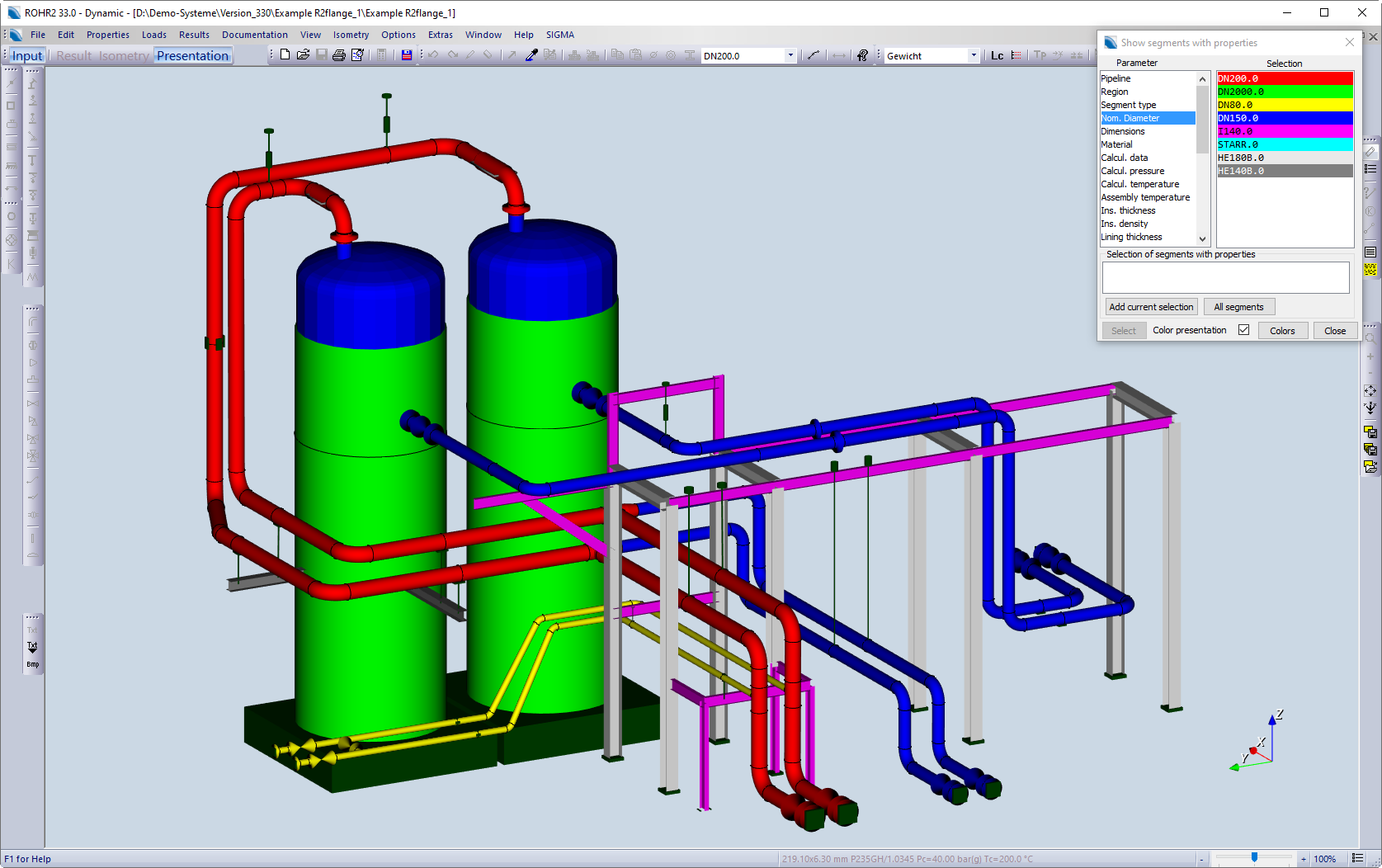

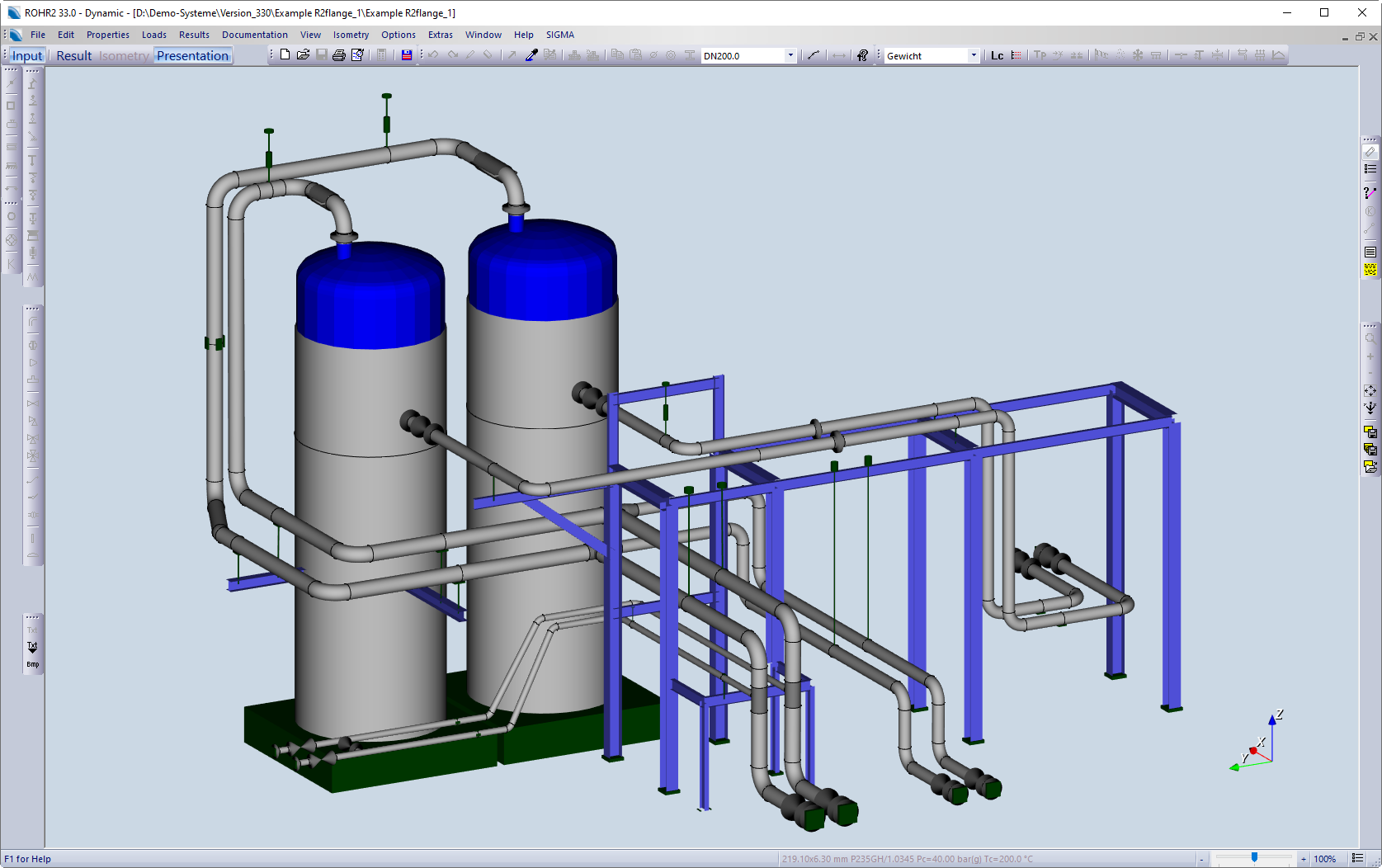

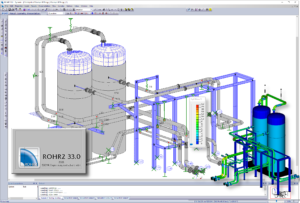

ROHR2 – CAE süsteem keerukate torustike ja teraskonstruktsioonide staatiliseks ja dünaamiliseks analüüsiks
ROHR2 on juhtiv Euroopa tarkvara torude pingeanalüüsi jaoks, standardne tööriist torude staatilise ja struktuurilise raamistiku analüüsiks.
ROHR2 põhiülesanded on komponentide analüüs, keerukate torustikusüsteemide ja nendega seotud teraskonstruktsioonide ehitus ja konstruktsioonianalüüs.
ROHR2 sisaldab valikulisi mooduleid ja liideseid, mis täiustavad inseneri igapäevast tööd
ROHR2 kasutajad on insenerid, kes teevad oma tööd elektrijaamades, tuumaenergeetikas, keemiatööstuses, gaasitorustikes ja tehnilise kontrolli ametites.
ROHR2 võimalused:
- Torukomponentide stressianalüüse saab teha erinevatele spetsifikatsioonidele vastavalt (ASME, EN, ISO14692, KTA, CODETI või RCCM).
- ROHR2 loob koormusjuhtumi superpositsiooni ja võrrandid automaatselt vastavalt valitud pinge spetsifikatsioonile.

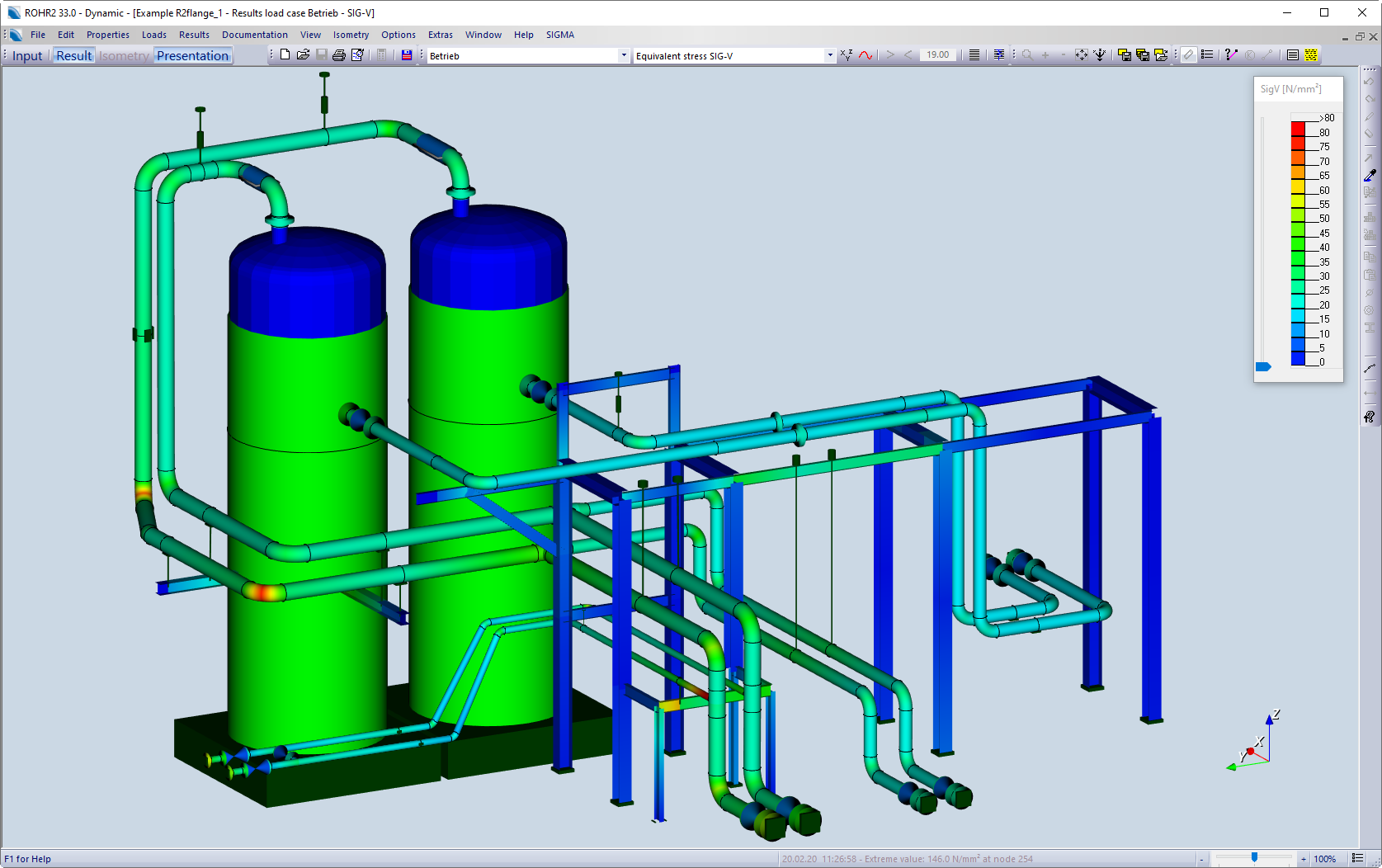

- ROHR2 võrdleb olemasolevaid ja lubatud pingeid. Tulemused dokumenteeritakse loendites ja graafilistes esitlustes. Rakenduste valikut täiendavad siserõhu analüüs ja ääriku ja düüsi arvutusmoodulid.
ROHR2 analüüsid
- Staatiline analüüs hõlmab kõigi koormuste ja koormuskombinatsioonide analüüsi vastavalt esimese ja teise järgu teooriale lineaarsete ja mittelineaarsete piiritingimuste (hõõrdumine, tugede vahe, tugede tõus) ja liitmistingimuste (paisumisvuukide mittelineaarsed regulatsioonivõimed) osas.
- Dünaamiline Analüüs sisaldab arvutamisel EIGEN väärtusi ja toote kuju ning neid analüüsitakse erinevate modaalse või otsese integratsiooni meetodi abil.
- Maavärina analüüs põhineb aja meetodil – ajalool.
- Tõhus superpositsiooni moodul võimaldab staatiliste ja dünaamiliste tulemuste mitmekülgset valimist ja kombineerimist, samuti tugede, komponentide ja pihustite koormuste jaoks ekstreemsete väärtuste genereerimist.
ROHR2 moodulid ja liidesed
- FEM-analüüs (ROHR2FESU)
- Isomeetrilised joonised (ROHR2ISO)
- Lai valik liideseid, mis ühendavad CAD / CAE-süsteeme(ROHR2 Interfaces)
- Ääriku analüüs (ROHR2flange)
- Torustikusüsteemide düüside analüüs(ROHR2nozzle)
- Torustiku komponentide siserõhu analüüs(ROHR2press)
Tarkvara on võimalik kasutada koos AutoCAD Plant 3D-ga.
Lisainfo:
e-mail: Ivari.Soome@arucad.ee, tel: +372 56507927

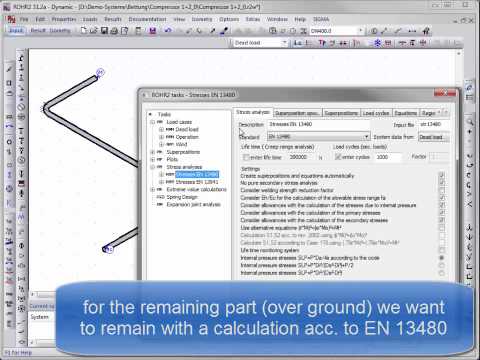

Torustike analüüs vastavalt EN 13941

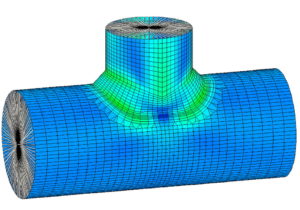

ROHR2fesu on lisamoodul torude ja anumate üksikasjalikuks analüüsiks.
Mis pakub hõlpsasti kasutatavat alusstruktuuride modelleerimist peaaegu iga ringi ja elliptilise geomeetria abil, kasutades kesta elemente, mis on täielikult integreeritud ROHR2 raamistikku. See võimaldab kogu mudeli raames läbi viia kriitiliste segmentide üksikasjaliku analüüsi. Kestielementide alusstruktuuri analüüsimisel kasutatakse FE-meetodit.
ROHR2fesu võrgugeneraator integreerib harude, tüvede ja düüside ristmikud tugevdusega ja ilma selleta automaatselt. See võimaldab võrgusilma eraldusvõimet lihtsal viisil juhtida.
ROHR2fesu on laialdaselt kontrollitud, võrreldes standardprobleemide võrdluslahendustega.
ROHR2fesu pakub:
- FE struktuuride täielik integreerimine ühendavasse raamistikku
- hõlpsasti kasutatav parameetritega juhitav mudeli genereerimine ja sidumine
- lühike arvutusaeg
- automaatne stressianalüüs ja dokumenteerimine
- stressianalüüsid vastavalt EN 13445 lisale C, ASME VIII jagu, Div. 2, 5. osa ja AD S4
ROHR2 on valikuline moodul
ROHR2fesu on saadaval täiendava programmina ROHR2 ühe kasutaja litsentsile ja ROHR2 võrgulitsentsile.

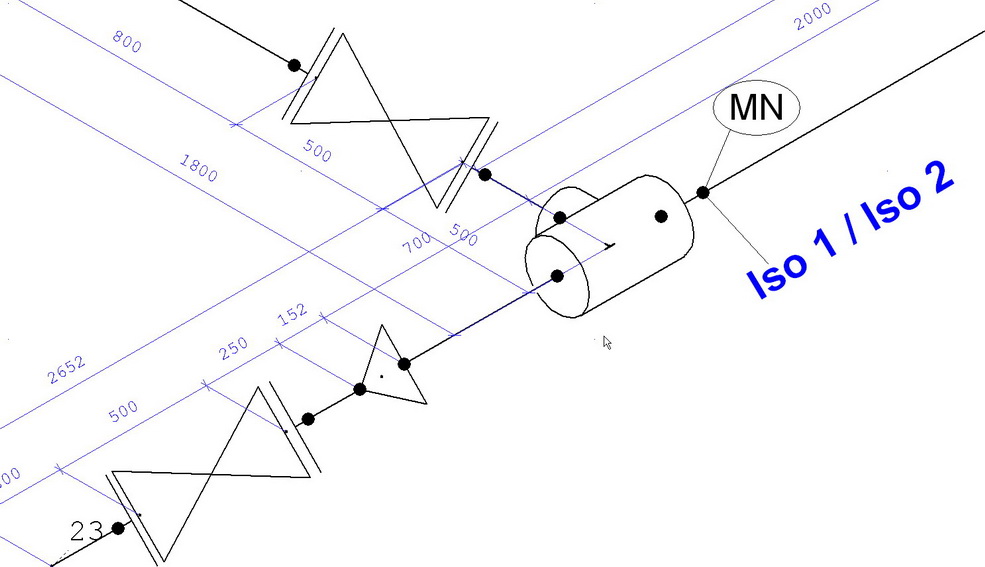

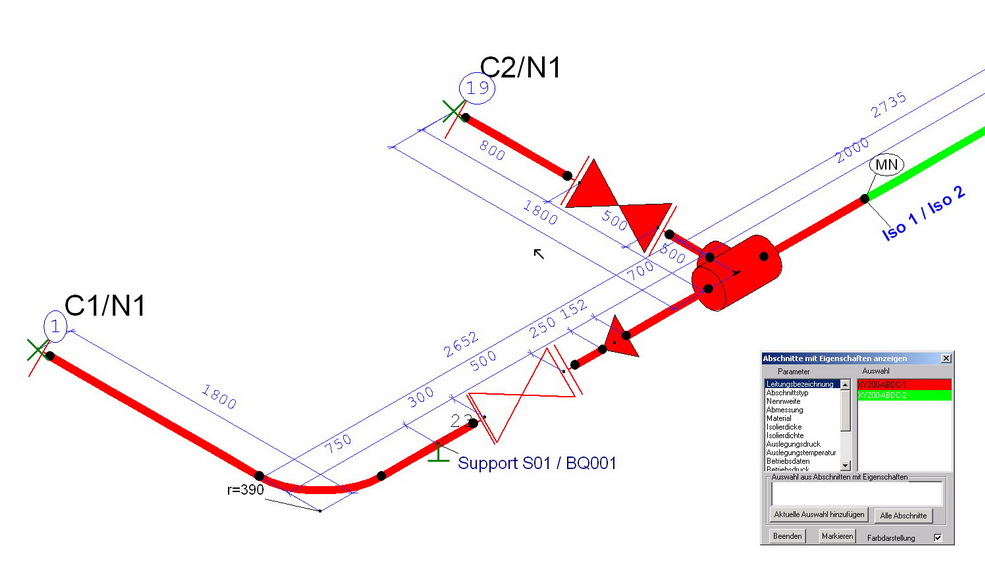

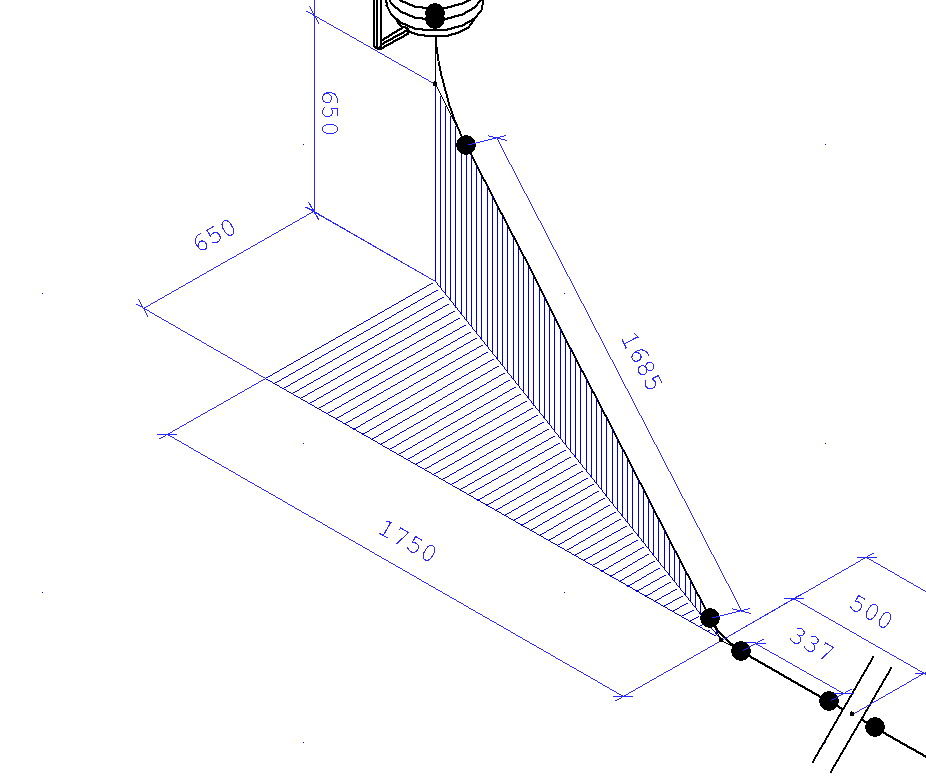

ROHR2iso on lisamoodul isomeetriliseks joonestamiseks
ROHR2iso loob skaleeritud ja mõõtkavas toru isomeetrias. Moodul võimaldab lisada mõõtmeid, keevisõlmi ja täiendavaid parameetreid nagu kõrguse andmed või kasutaja määratletud tekstid ja graafika.
- Rakendatud on ühe- ja kumulatiivsete osade loendid.
- Arvutus- ja isomeetrilised moodulid töötavad sama mudeliga.
- Arvutusmudeli muutmine mõjutab ja uuendab automaatselt ka isomeetrilist esitust.
ROHR2iso eelised:
Minimaalne pingutus kasutajate koolitamiseks
Eraldi saadaolev moodul ROHR2iso-sse on integreeritud ROHR2wini. Mitu korda pole vaja sisestada andmeid: iga andmesisestus tehakse arvuliseks ja isomeetriliseks jooniseks.
Andmete sisestamise ja redigeerimise tööaeg on märkimisväärselt vähenenud
Süsteemi optimeerimise või süsteemimuudatuste tegemisel on tohutud eelised. Kui geomeetrias või tehnilistes nõuetes on muudatusi, võib arvutust ja isomeetriat kohandada ühes etapis.
- Lihtsate mõõtmetega isomeetriate loomine on automaatne. Mõõtmeid saab kohandada vastavalt kasutaja vajadustele.

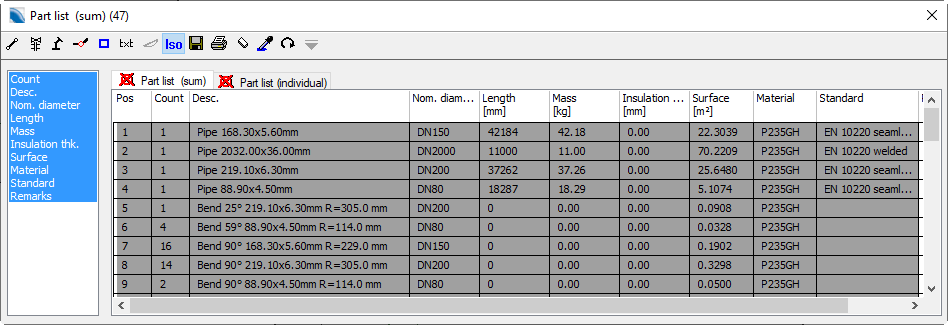

- Üksiku ja kumulatiivse osaloendite loomine, mis on täiendatud üldise süsteemiteabega
- Isomeetriliste jooniste eksportimine lõikelaua ja osade loendite kaudu arvutustabelisse.
- Isomeetriate genereerimine kogu või osalise süsteemi jaoks, konkreetsete joonte või määratletud vaadete jaoks.
- Keevisõmblused: sisestage kõigi komponentide keevisõmblused automaatselt või käsitsi üksikute sõlmede külge
- Instrumendid: valige kogust sümbolid, et tähistada süsteemis olevaid instrumente.
- Kõrguse tasemed / kõrguse indikaatorid: Kõrguse parameetreid võib sisestada ja paigutada igasse sõlme.

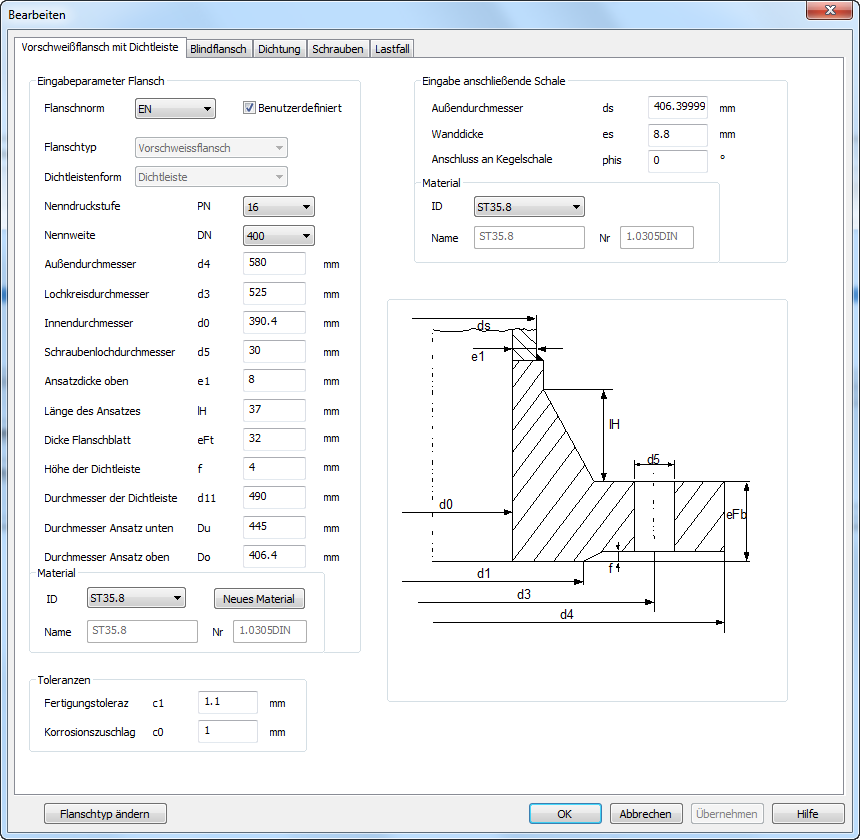

ROHR2 Interfaces on lisamoodul äärikute analüüsiks
Vastavalt nõuetele:
- EN 1591-1:2011,
- EN 1591-1:2014,
- EN 13445-3:2010 Annex G,
- ASME VIII, Div.1:2010
ROHR2 Interfaces eelised:
- Süsteemi kõigi äärikute automaatne analüüs, võttes arvesse kõiki koormusjuhtumeid. Kasutaja saab laadimisjuhtumite arvu vähendada.
- Analüüside jaoks vajalik koormusjuhtumi kombinatsioonide automaatne genereerimine.
- Ääriku parameetrite lihtsad eelseaded äärikute, kruvide ja tihendite standardväärtuste abil.
- Äärikuid saab individuaalselt ja üksikasjalikult muuta.
- Arvutustulemuste aruanne loendis.
- Arvutusaruande automaatne genereerimine saksa või inglise keeles.

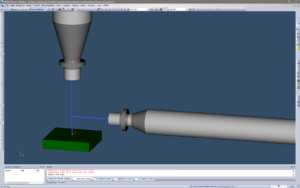

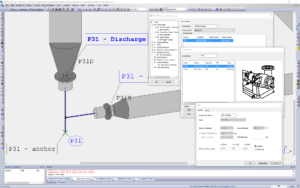

ROHR2nozzle on torustikusüsteemide düüside analüüsiks
Pumpade ja anumate pihustite standardite kohane koormate analüüs. Düüside analüüsi viib läbi moodul ROHR2press. ROHR2nozzleon osa ROHR2 standardpaketist.
Praegu on düüside analüüsiks järgmised standardid:
- API 610
- API 617
- API 661
- DIN ISO 9905
- NEMA SM23
- Nozzle Spec
- EN ISO 5199
- DIN EN ISO 10437
- DIN EN ISO 10440
- DIN EN ISO 13709
- Võimalus sisestada koormused käsitsi
Esimene samm on pihustite analüüside määratlemine ROHR2-s ja standardi valimine. Sõltuvalt standardist võib ROHR2 mudelis olla määratud üks või mitu pihustit.
Alatüüpi saab valida ka vastavalt standardile. Alatüübid on määratletud standardites.
Sõltuvalt valitud standardsest võib vaja minna täiendavat sisendit.
Arvestatud koormused kantakse ROHR2 arvutusest. Lubatavad pinged määratakse sõltuvalt standardist.
Stressi kasutamist analüüsitakse ja dokumenteeritakse.
Lisaks võib düüside analüüse teha ROHR2 mudelist sõltumatult. Sel juhul tuleb maksimaalne koormus sisestada käsitsi.

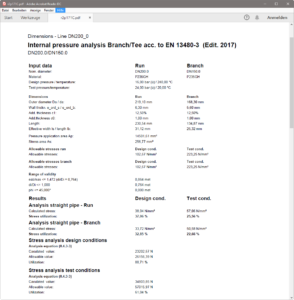

ROHR2press on torustiku komponentide siserõhu analüüsiks
ROHR2press võimaldab kontrollida mudeli kuuluvate torukomponentide siserõhu projekteerimist (st sisesurvest põhjustatud seina paksuse mõõtmeid). ROHR2press on osa ROHR2 standardpaketist.
Programmi praeguses väljaandes analüüsitakse neid komponente vastavalt järgmistele standarditele:
- Sirged torud vastavalt EN 13480, ASME B31.1, B31.3, AD 2000 B1
- Paindub ja vibub vastavalt vastavalt EN 13480, ASME B31.1, B31.3, AD 2000 B1
- Tees ja düüsid vastavalt vastavalt EN 13480, ASME B31.1, B31.3, AD-2000 B9
- Reduktorid vastavalt vastavalt EN 13480
Sisemise rõhuanalüüsi dokumenteerimine:
- Üksikasjalikud hoiatused ja tõrketeated
- Kõigi komponentide selgelt esitatud dokumentatsioon
- Iga komponendi üksikasjalik dokumentatsioon
- Dokumentatsioon kantakse ROHR2 arvutusaruandesse
