REVIT EST lokaliseering

REVIT EST lokaliseering on koostatud, et Eestis tegutsevad ettevõtted saaksid kasutada ühtset tarkvara alusfaili (‘template‘), mille abil on ettevõtetel lihtsam juurutada Ehitusinfo Mudelprojekteerimise Protsessi (BIM). Lokaliseering aitab tulemuslikumalt kasutusele võtta ja juurutada innovatiivset Autodesk Reviti tehnoloogiat projekteerijate, arhitektide, konstruktorite ja haridusasutuste seas. Alusfailid on koostatud vastavalt projekteerijate, ehitajate, haldajate vajadustele ning kohalikele nõuetele ja standarditele.

Arhitektuur
AR
Konstruktsioonid
EK
Tehnosüsteemid
KVVK

REVIT EST sisaldab Revit tarkvara alusfaili, mida kasutatakse ehitusinfo mudelprojekteerimise alusmallina. Alusfail võtab arvesse ehitusprojekti elukaart hõlmavate osapoolte vajadusi mudeli koostamisel, lugemisel, kuvamisel ja redigeerimisel. Lokaliseering lähtub olemasolevatest mudelprojekteerimise juhenditest ning valdkonna praktikute soovitustest. See võimaldab projekteerijatel koostada 3D infomudelit ühtse standardi järgi, muutes tööprotsessid kiiremaks. Samuti muudab alusfail tarkvara kasutamise lihtsamaks ning vastavaks Eesti tingimustele. Alusfail on mõeldud kasutamiseks Revit tarkvaras, kuid omab ka laiemat mõju tänu IFC failiformaadi kasutamisele ehitus/arhitektuurses valdkonnas. Tänu avatud failiformaadile IFC, muutuvad projekti andmed paremini kättesaadavaks ka tellijatele ja ehitajatele.

Revit EST lokaliseeringREVIT EST lokaliseering on valminud EAS poolt rahastatava Digitaalehituse klastri projekti raames. Digitaalehituse klastri eesmärk on info- ja kommunikasioonitehnoloogia abil ehitussektoris paradigma muutuse läbiviimine, eesmärgiga välja töötada ehitise elukaart hõlmav innovaatiline digitaalehituse keskkond koos uute VDCM (Virtual Design and Construction Management) lahendustega. Käesolev projekt on antud eesmärki täide viiv; tegemist on uue VDCM lahendusega, mis on kättesaadav laiemalt Eesti projekteerimisettevõtetele.

Lisaks Revit EST lokaliseeringule oleme arendanud Revitile aplikatsiooni Revit Ehitusluba, mis võimaldab koguda ja välja võtta ehituse andmeid otse mudelist, taotluse esitamiseks. Loe Revit Ehitusloa kohta siit.


Omalt poolt aitame Revit tarkvara paremini selgeks saada ja alustada projekteerimist BIM süsteemis. Korraldame meeskonna- ja individuaalkoolitusi nii Tallinnas, kui teistes linnades.
Kõik meie koolituse läbinud spetsialistid saavad ametliku Autodesk sertifikaadi.

  • Meeskonnakoolitus: soovides ettevõttesisest koolitust meeskonnale loe lähemalt ja küsi pakkumist siin.
  • Individuaalkoolitus: leia sobiv aeg koolituseks meie koolituskalendrist  ja  registreeru!
  • Reviti koolitused: leia koolitus nimekirjast ja küsi lisa infot meie konsultandilt

Lisainfo:
e-mail: arucad@arucad.ee, tel: +372 6306 523

REVIT EST PAKETI SISU:

• Ühtne vormistus – mõõdud, jooned, viirutused, tähised, nimetused ja lehed näidis kirjanurgaga
• Projekti üldseadistused – projekti brauser, mõõtühikud, asukoht, projekti baaspunkt
• Vaatemallid tööks ja vormistamiseks – plaanidele, fasaadi ja 3d vaadetele, lõigetele jne
• Seadistatud süsteemsed perekonnaelemendid
• Laaditavad tüüpsed perekonnaelemendid (ka. tootjapõhised, nt E-Betoonelement tooted)
• Seadistatud spetsifikatsioonid ja tabelid
• Materjalide kogumik seadistatud viirutuste, tekstuuride, füüsikaliste ja termiliste omadustega
• DWG eksportimise seaded
• IFC eksportimise seaded vastavalt RKAS nõuetele
• Projekti ja jagatud(Shared) parameetrid
• Juhend lokaliseeringu sisu ja rakendamise kohta
• Kasulikud Dynamo skriptid, mis võimaldavad laiendada Revit tarkvara funktsionaalsust

PEREKONNAELEMENDID

ARHITEKTUURSED
• seinad, klaasseinad
• põrandad, vahelaed
• ripplaed
• katused
• trepid
• piirded, aiad
• santehnika, köögimööbel…
KONSTRUKTIIVSED
• postid(r/b, teras)
• talad(r/b, teras)
• vundamendid
• paneelid(BCE, TT)
• armatuurid
• ühendusdetailid:
poldid, seibid, plaadid…
VORMISTUS
• mõõtude stiilid
• joonte stiilid
• viirutused(Drafting, Model)
• A1 kuni A4 lehed, erisuurus
• projekti start leht
• spetsifikatsioonid
• tähised ja sildid

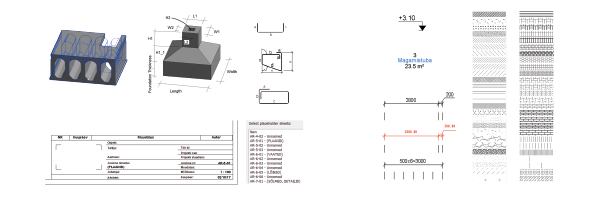

revit est family

DYNAMO SKRIPTID

dynamo skriptidRevit võimaluste laiendamiseks lokaliseeringusse on lisatud mitmed kasulikud Dunamo skriptid, mis on seadistatud nii, et Revit kasutaja saab neid käivitada Dynamo Playeri abil.
• Ukse käelisuse skript – tuvastab ukse käelisuse ning lisab tabelisse ja tähisele parameetri väärtuse(parem või vasak)
• Massi skript arvutab korrektselt konstruktiivsete elementide massi
• IFC eksportimise abistav skript
• Lehtede PDF- salvestamine ja DWG eksportimise skript. Võimaldab trükkida PDF formaati ka erineva suurusega lehti, mida muidu tuleb Revitis teha ükshaaval. Lisaks võimaldab seadistada millise nimega jooniste failid tulevad, et vastaksid kohalikele standarditele.



JUHENDID

Revit-EST lokaliseeringu kirjeldus AR/EK_06-2020
Revit-EST MEP lokaliseeringu kirjeldus_ver1_06-2020



Vaata lähemalt AR näidisperekonna faili >>

Vaata lähemalt EK näidisperekonna faili >>



Revit EST litsents:

Revit EST 2.0 litsentsi hind ühele Autodesk Revit töökohale on 250€ +km.

Litsents / Subscription on kasutaja põhine, mis tähendab, et üks kasutaja saab installeerida lokaliseeringu ühele konkreetsele Revit kasutaja litsentsile. Revit EST litsentsi tunnuseks on personaalne aktiveerimiskood. Installatsiooni faili ja aktiveerimiskoodi jagamine kolmandate isikutega ei ole lubatud.


Saada päring:

REVIT EST litsentse saab aktiveerida vastavalt tellitud litsentside arvule

Revit EST litsentsi saab tellida teatades oma kontaktid e-mailile revitest@arucad.ee.

Tellimisel palun teatada firma nimi, kontaktisik, e-mail ja telefon.


Müügi ja koolituste info:

arucad@arucad.ee, tel: +372 6306 523, +372 6306 551

REVIT EST 2.0 uuendused (2019/2020/2021)


AR ja EK osale on lisatud KVJVK lokaliseering

KVJVK:
– EST KVJVK Alusfail 2020 v0.3.rte
– KVJVK näidisfail 2020 v0.3.rvt
– RKAS BIM KVJVK andmesisu parameetrid.txt
– EST RKAS tehnosüsteemide värvid.adsklib

AR alusfail on tehtud mahu poolest väiksemaks, on jäänud minimaalne maht vajalikke komponente.
Kõik perekonnad saab vajadusel laadida kaustast “Perekonnaelemendid” või kopeerida näidisfailist.

EST AR Alusfail 2019/2020/2021 v2.0

Perekonnaelemendid:

– AR Näidisperekonnad 2019/2020/2021 v2.0
– EK Näidisperekonnad 2020/2021 v1.5
– KVJVK/MEP Näidisperekonnad 2020/2021 v1.5

Lisatud uued AR perekonnad kaustades:
Tähised, sümbolid (Annotatsioonid)
2D perekonnad (Detail Items )
Aknad, uksed, nurgaakna ava, liftiuks (Doors-Windows)
Mööbel (Furniture)
Generic Models
Puud (Planting)
Santehnika (Plumbing Fixtures)
Teemärgistus (Site)
Seadmed, lift, kamin (Specialty Equipment)

Täiendatud EK perekonnad kaustades:
Armatuur (Structural Rebar)
Paneelid (Structural Framing)
Postid (Structural Columns)
Talad (Structural Framing)
Ühendusdetailid (Generic Models)
Ühendusdetailid (Structural Connections)
Üldised (Generic Models)
Vundamendid (Structural Foundation)

Lisatud uued KVJVK perekonnad:
Radiaatorite perekond
Sprinkleritorustik
Sprinklerimärkused ja legend
Kollektorikapid
Plafoon
Ventilatsiooniseade
Reguleerklapp
Puhastusluuk
Tuletõkkemansetid

Kohandatud materjalid:
Kõik Revit EST materjalid asuvad alusfailis
Kohandatud materjalide katalog EST Materjalid v2.0.adsklib

Uuendatud Dynamo skript:
Lehtede printimine PDF-i ja DWG-sse v2.0.20.dyn





REVIT EST 1.4 uuendused (2019/2020)


Täiendatud failid:

  • EST EK Alusfail 2019 v1.4
  • EST EK Alusfail 2020 v1.4

Perekonnad, tootemudelid (‘Family’ elemendid):

  • EK Näidisperekonnad 2019 v1.4
  • EK Näidisperekonnad 2020 v1.4
  • BAUROC näidisseinatüübid 2019/2020
  • ROOFIT SOLAR päikesepaneelid 2019/2020
  • INNORE piirded 2018/2019/2020
  • EST Armatuuri silt 2019/2020

Materjalid:

  • BAUROC materjalid

Parameetrid täiendatud:

  • EST Shared2019 – v10

IFC Export:

  • Pset EST RKAS AR EK v3
  • IFC Näidis


REVIT EST 1.3 uuendused (2019/2020)


Täiendatud failid:

  • EST AR Alusfail 2018 v1.2
  • EST AR Alusfail 2019 v1.3
  • EST AR Alusfail 2020 v1.3
  • EST EK Alusfail 2020 v1.3

Perekonnad (‘Family’ elemendid):

  • EST AR Alusfail 2020 v1.3
  • EST EK Alusfail 2020 v1.3
  • AR Näidisperekonnad v1.3
  • AR Family.rvt
  • Köök
  • Segisti
  • Valamu
  • WC potid (seinapealne, vertikaalse ja horisontaalse äravooluga)
  • EST Flag
  • EK Näidisperekonnad v1.2
  • HQ tala
  • RB post koos konsoolidega
  • nelikant toru (post ja tala, UPN profiil (tala)
  • üldine postiking
  • armatuuri silt
  • armatuuri painutuspiltide leht väljatrükiks
  • lõugtalad
  • armatuuri painutuskujud

Parameetrid täiendatud:

  • EST Shared2019 – v10

IFC Export:

  • Pset EST RKAS AR EK v3
  • IFC Näidis

Materjalide info ja nimede korrastus.
Uued konstruktiivsed materjalid: betoon, raudbetoon, teras, saepuit, liimpuit

View Template täiendused.

Korrigeeritud/lisatud Dynamo skriptid:
Ukse käelisus v4.dyn
Lehtede printimine PDF-i ja DWG-sse v1.3 2020
Lehe formaat v1.3.dyn



REVIT EST 1.2 uuendused (2018/2019)


Täiendatud failid:

  • EST AR Alusfail 2018 v1.2
  • EST AR Alusfail 2019 v1.2
  • EST EK Alusfail 2018 v1.2
  • EST EK Alusfail 2019 v1.2

Perekonnad (‘Family’ elemendid):

  • EST Aknaava
  • EST Ukseava
  • EST Starting view v2
  • EST EK Starting view v2
  • EK Näidisperekonnad v2
  • Parandatud vundamendikannu perekond

Parameetrid täiendatud:

  • EST Shared2019 – v9

IFC Export:

  • PSet EST RKAS v2

Muud täiendused:

  • EST Shared2019 – v9
  • Materjalide info ja nimede korrastus
  • View Template-ide täiendused
  • Mõõtude stiilide, koordinaatide korrastus
  • Korrigeeritud Dynamo uste skript – Ukse käelisus v3.dyn
  • Revit-EST lokaliseeringu kirjeldus_v5 2019



REVIT EST 1.1 uuendused (2018/2019)


Täiendatud failid:

  • EST AR Alusfail 2018 v1.1
    EST AR Alusfail 2019 v1.1
  • AR Näidisperekonnad v2
  • EST Leht v2
    EST Leht_uni v2
    EST Tag Room v2
    EST Tag Room_Department v2
    EST Tag Wall v2
  • Uus lihtsutatud Dynamo skript – Ukse käelisus v2.dyn
  • Revit-EST lokaliseeringu täiendustega kirjeldus_v4 2018
Revit lokaliseeringu sisu: ● Ühtne vormistus – paberistiilid, tähised, nimetus, joontetüübid, viirutused ● Projekti seadistused ruumidele, tsoonidele ● Seadistused vaadetele, plaanidele jne ● Süsteemsed perekonnaelemendid ● Lisatavad perekonnaelemendid ● Olulisemad jagatud parameetrid perekondadele ● Automaatsed spetsifikatsioonid projektist ● DWG failiks eksportimise seaded ● IFC failiks eksportimise seaded ● Juhend Revit EST lokaliseeringu sisust. ● Alusfailid ('template') on salvestatud Revit 2019 ja 2020 versioonis. Alusfail sisaldab vajalikke seadistusi, et alustada tööd Revit tarkvaraga.
Revit EST 2.0 litsentsi hind ühele Autodesk Revit töökohale on 250€ +km. Revit EST litsentsi saab tellida teatades oma kontaktid e-mailile revitest@arucad.ee. Tellimisel palun teatada firma nimi, kontaktisik, e-mail ja telefon.
Litsents on kasutaja põhine, mis tähendab, et üks kasutaja saab installeerida lokaliseeringu ühele konkreetsele Revit kasutaja litsentsile. Revit EST litsentsi tunnuseks on personaalne aktiveerimiskood. Installatsiooni faili ja aktiveerimiskoodi jagamine kolmandate isikutega ei ole lubatud.
Peale ostu sooritamist, saadetakse teie e-mailile installatsioonipaketi allalaadimise link. Laadige fail alla ning käivitage. Sisestage enda andmed (korrektne kasutaja nimi, firma nimi, kontaktandmed, seerianumber) ning järgige dialoogakna juhiseid.
Selleks, et Dynamo skriptid toimiksid korrektselt, peab lisama spetsiifilised paketid. Kuidas seda teha, lugege REVIT EST juhendis.
Kui Revit on arvutis olemas, siis ei pea midagi käsitsi seadistama. Installeerimisel paigaldatakse lokaliseeringu failid vaikimisi kausta C/Documents/REVIT EST. Revit seadistuses (Options > File Locations) on automaatselt määratud rajad perekonnaelementidele ja alusfailidele. Kui näiteks teil on installitud REVIT EST ja peale seda otsustate intallida Revit 2020, siis alusfailide teekonnad peab seadistama käsitsi. Kuidas seda teha vaadagi järgmises KKK vastuses.
Selleks, et lisada õiged alusfailid avaakna nimekirja oleks vaja määrata teekonnad: File >> Options >> File Locations >> + >> määrata faili asukoht arvutis. Perekonnaelementide kausta teekonna määramine: File >> Options >> File Locations >> Places >> + >> määrata kausta asukoht arvutis.
