Digitaalne maastiku modelleerimine

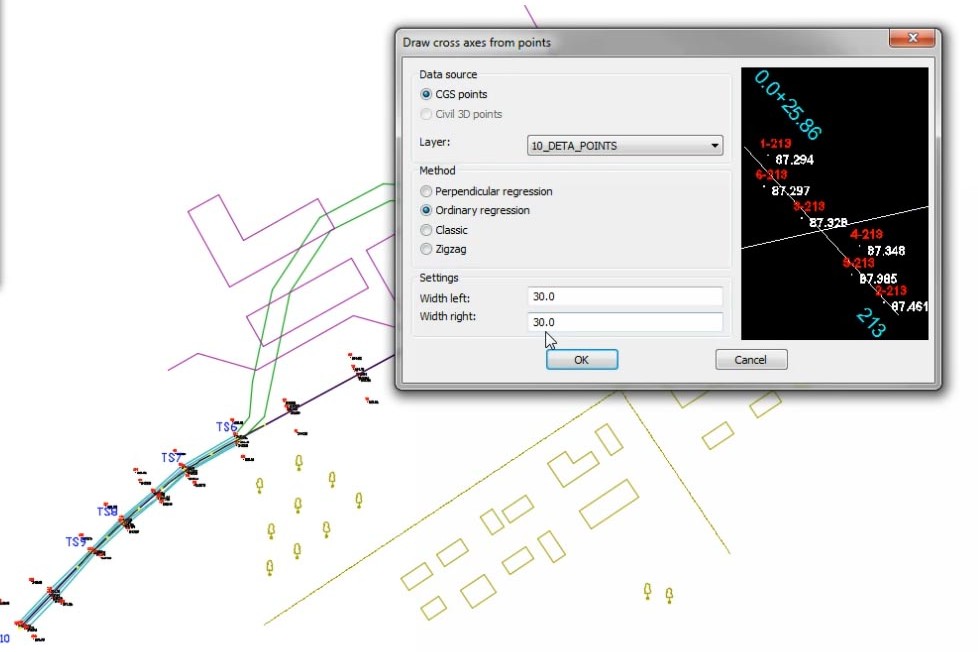

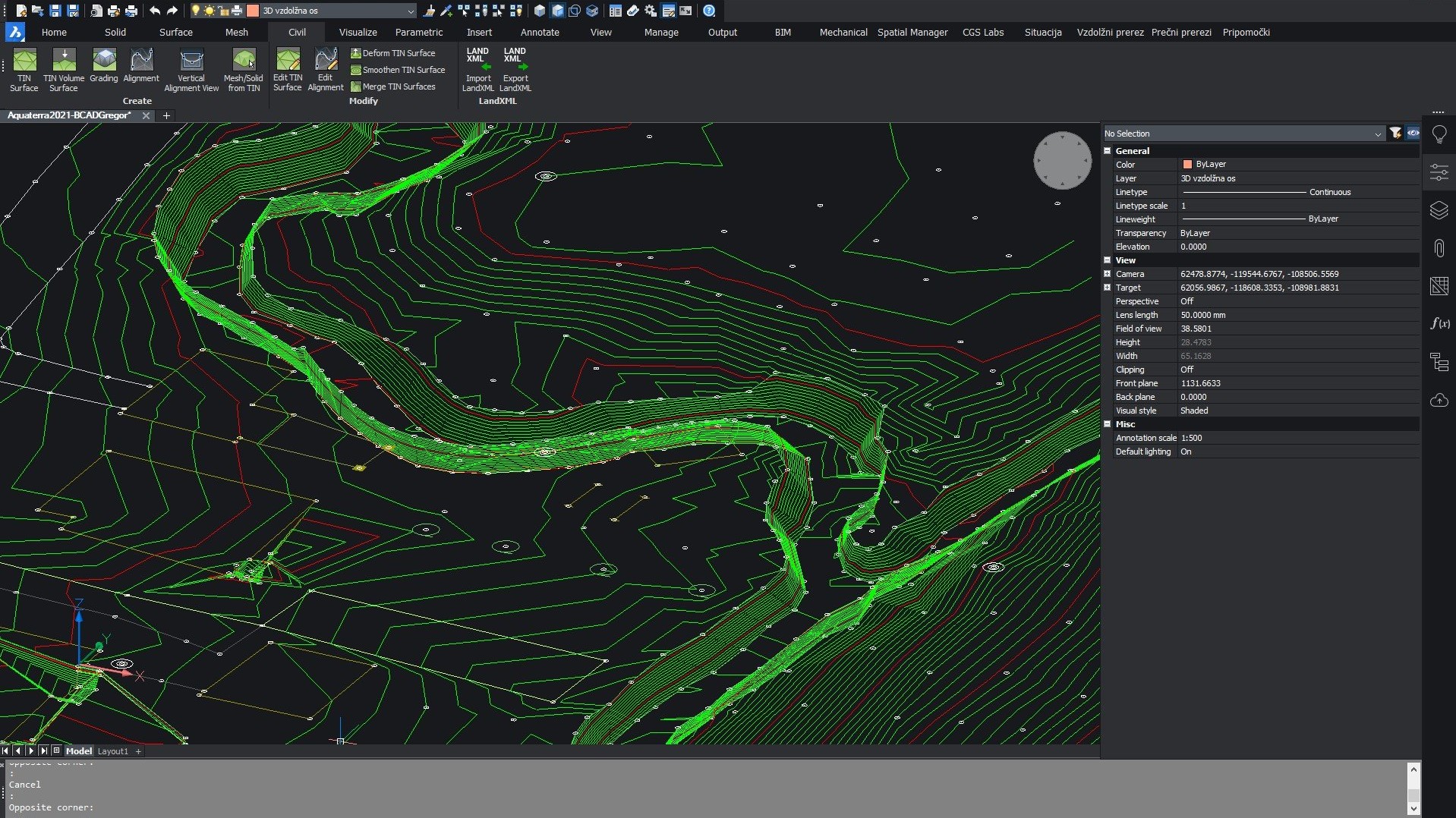

Pinna loomise tööriist sisaldub CGS Labsi tarkvaras, et toota üksikasjalikku digitaalset maastikumudelit (DTM), mis põhineb erinevatel uuringutel või muudel sisendandmetel: tameeterandmete failid, punktid, murdejooned, plokid jne. See annab võimaluse kasutada Aquaterrat. tavalisel AutoCADil või BricsCADil. Aquaterra toetab ka Civil 3D ja BricsCAD (V20 või uuem) pindu.

Hindamine

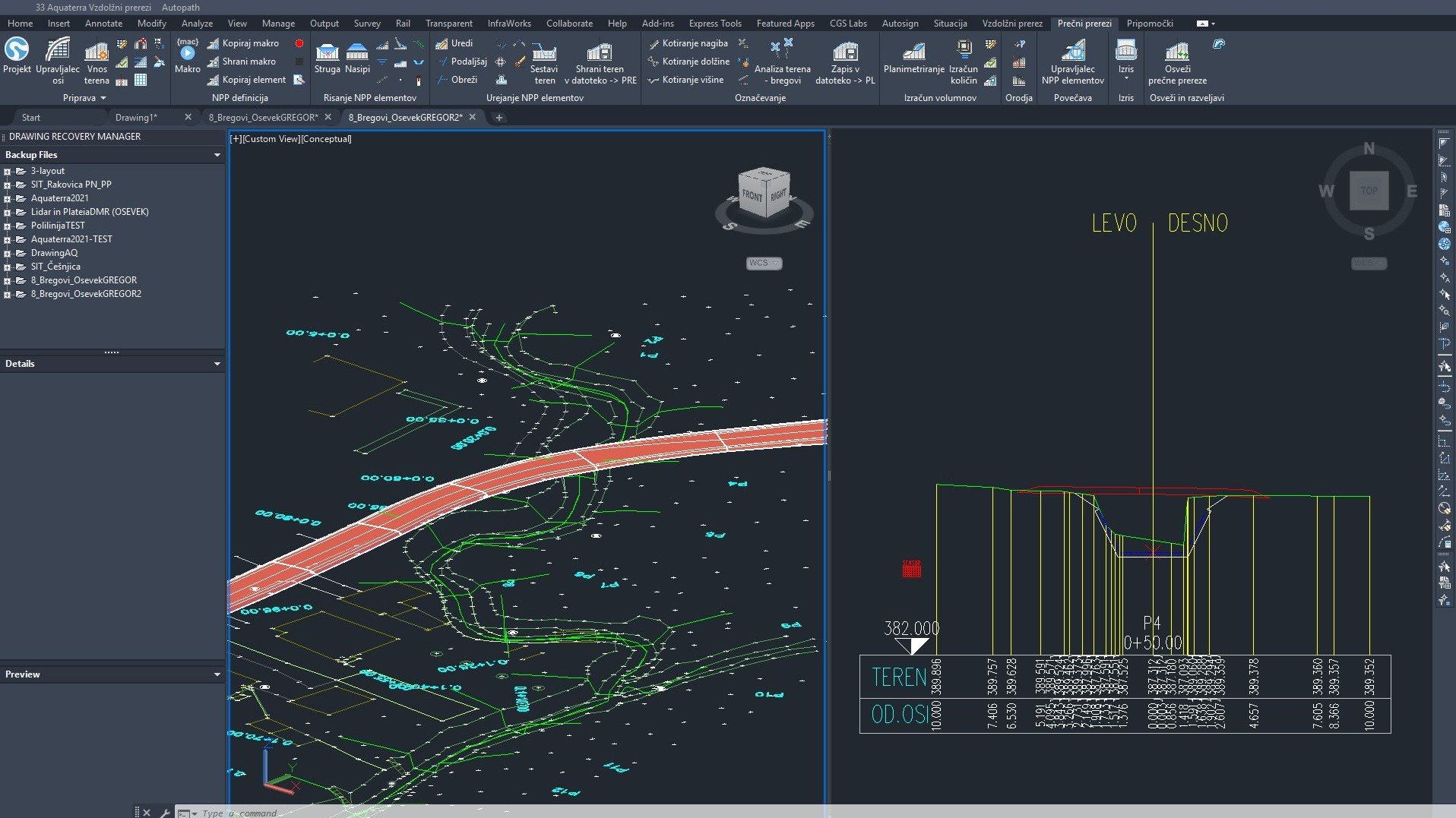

Mitmete tingimustega keeruliste nõlvade loomine lõikamisel või täitmisel annab kasutajatele võimaluse katta erinevaid projekteerimisstsenaariume ja geomeetrianõudeid igasuguste teeprojektide jaoks, alates lihtsast metsatee projekteerimisest kuni keeruka ristmiku geomeetria projekteerimiseni. Lisaks on tiikide, parkimisalade, platvormide, teede, raudteede, jõekanalite ja muude funktsioonide loomine lihtsam ja kiirem tänu CGS Labsi grading funktsioonile.

3D pind ja 3D tahke mudel

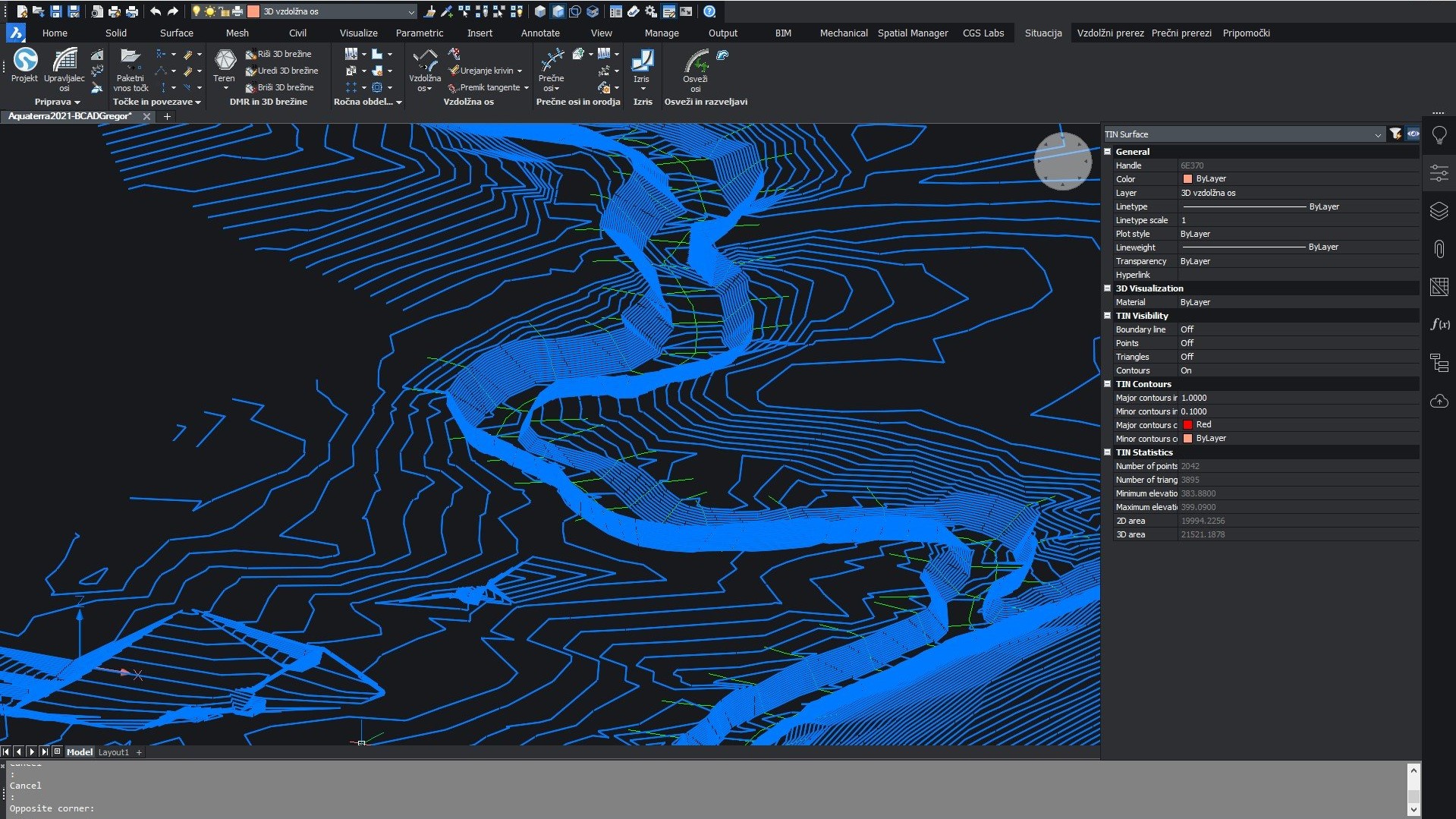

Kanali ja jõesängi 3D mudelit saab luua 3D pinna või 3D tahke mudelina. 3D pinnamudelit saab genereerida automaatselt 3D kanali või jõesängi ristlõigete määratlusest ja maastikumudelist või selle saab ehitada grading funktsiooniga. 3D tahke mudel luuakse ristlõikepindade alusel, mille materjalid ja mahud on määratletud laiendatud andmetena. Kõiki tahkeid mudeleid, sealhulgas laiendatud andmeid, saab importida Autodesk Infraworksi, Navisworksi ja kasutada erinevates BIM töövoogudes.

Jõgede joondamise projekteerimise tööriistad

Aquaterra pakub laias valikus täiustatud joondus-, profiiligeomeetria kujundamise ja redigeerimistööriistu. Need hõlmavad P(V)I disaini, ujuvate ja fikseeritud elementide kujundust, olemasolevast polüliinist loodud joonduskujundust või lõpuks kõige sobivama joonduse loomist olemasolevate kanali- või jõesängi uuringuandmete põhjal. Mitmed joondussildid, aruanded ja andmete eksportimise valikud annavad teile paindlikkuse, et katta laia valikut kasutajanõudeid.

Veetaseme esitus ja nutikate joonte määratlus

Veetaseme jooned tähistavad andmeid, mis on saadud hüdraulilisest arvutustarkvarast (MIKE FLOOD või HEC-RAS). Neid kuvatakse joonisel konkreetse joonduse suhtes. Külgobjektide (nt kanalid, tammid, atribuutide piirangud jne) esitamiseks saate paigutuses määratleda nutikad jooned ja projitseerida need profiili- ja/või ristlõikevaadetele. Nutikate joonte funktsioon on ühendatud punkti projektsiooniga, mis pakub sarnaseid projektsioonivalikuid, kuid on pühendatud punktobjektidele mis tahes joonduses.

Ristlõigete kujundamise ja redigeerimise võimalused

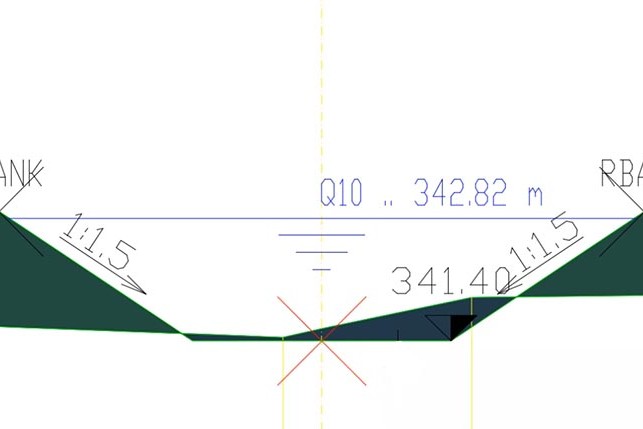

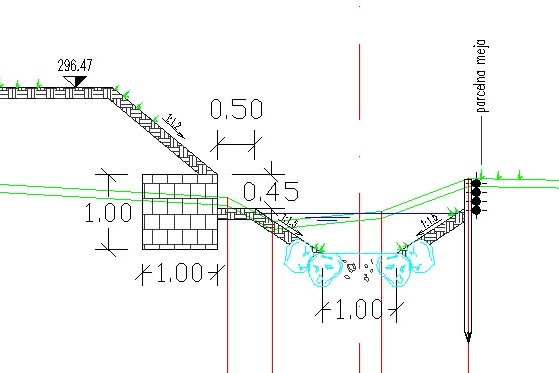

Sisestage 1D, 2D veetasemed või kombineeritud arvutused ja kujundage uus või muutke olemasolevat kanali ja jõesängi ristlõigete geomeetriat. Lisage tammid ja muud objektid suure hulga saadaolevate tööriistade abil. Projekti täpseks hindamiseks arvutage ümber veetasemed ja kontrollige geomeetria muutuste mõju.

Jõe groins

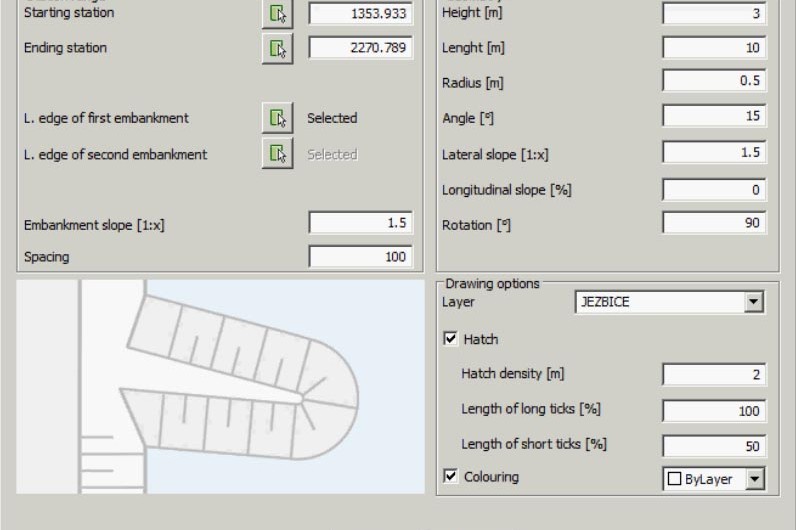

Groins on jõgedes kaldalt ehitatud jäigad hüdroehitised, mis katkestavad veevoolu ja piiravad setete liikumist. Aquaterra toetab groins kujundamist mööda valitud kaldaid 2D-elementidena, millel on erinevad gradient väärtused.

Koguse arvutamine (QTO)

Aquaterra arvutab materjali kogust ja sisaldab QTO andmete eksportimise tööriista koos kohandatud määratletud makseartikli (materjalide arve) valikutega. See annab kasutajatele võimaluse siduda joonisel määratletud materjal kuluhinnangu tarkvaras materjali andmebaasiga, toetades nii digitaalset andmeedastust ja kiiret kulude ümberarvutamist projekti muudatuste ilmnemisel.

Mass haul diagramm

Massiveo diagramm kujutab graafilist vaadet kavandatud projekteerimiskohas teisaldatud materjalist. Need diagrammid aitavad disaineritel ja töövõtjatel mõista, kus toimub materjali koguliikumine ja võrrelda alternatiivsete projektide säästlikkust.

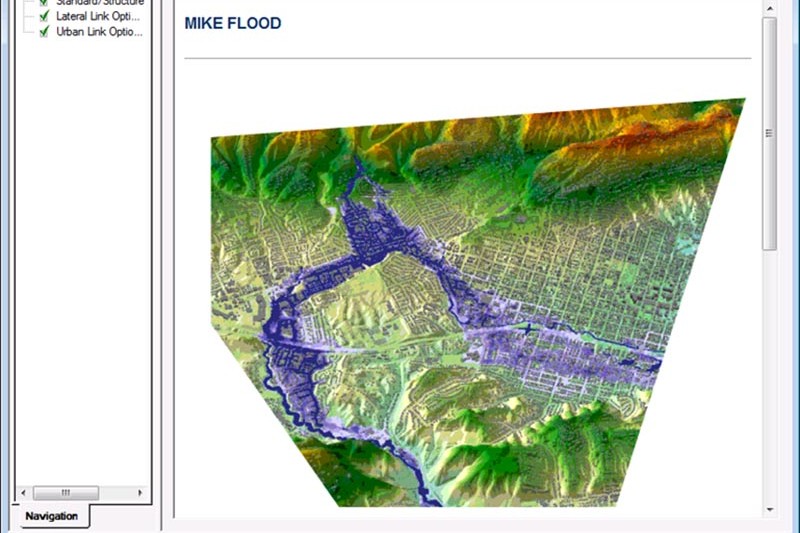

DHI MIKE FLOOD on täiustatud professionaalne üleujutuste modelleerimise lahendus, mis võimaldab simuleerida mis tahes üleujutusprobleeme. See võib hõlmata jõgesid, üleujutusalad, üleujutusi tänavatel, drenaaživõrke, rannikualasid, tammide ja paisude või nende kombinatsioone.

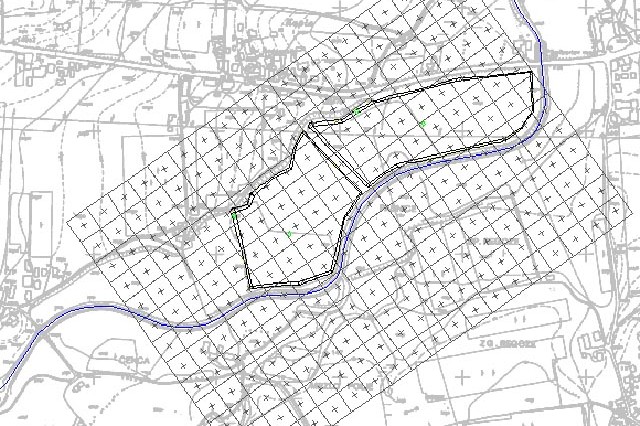

Aquaterra integreeritud MIKE FLOOD liides edastab graafilised andmed seadmesse MIKE FLOOD, kus tehakse veevoolu arvutusi. Need tulemused kantakse tagasi Aquaterrasse, kus saab kuvada veetasemeid profiilis ja ristlõikes.

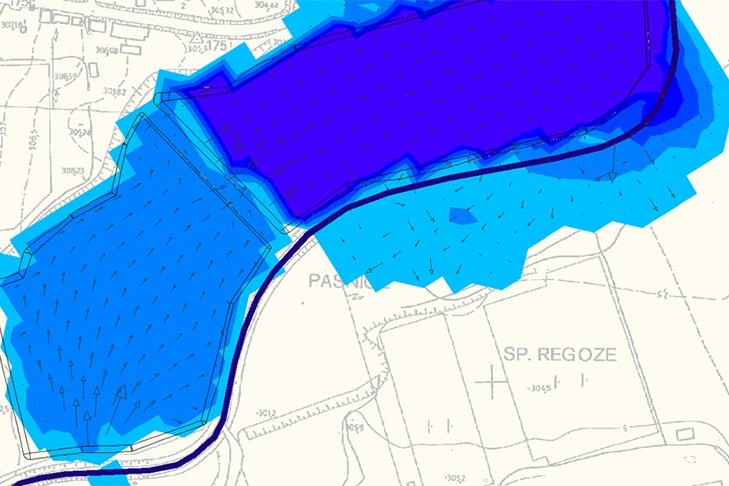

MIKE FLOOD 2D tulemuste (üleujutusalade jooned) eksporti Aquaterrasse toetatakse ka CAD-keskkonnas joonestamise jaoks.

HEC-RAS on väljakujunenud tarkvara ühemõõtmelise ühtlase voolu ja kahemõõtmelise ebastabiilse voolu hüdrauliliste arvutuste jaoks.

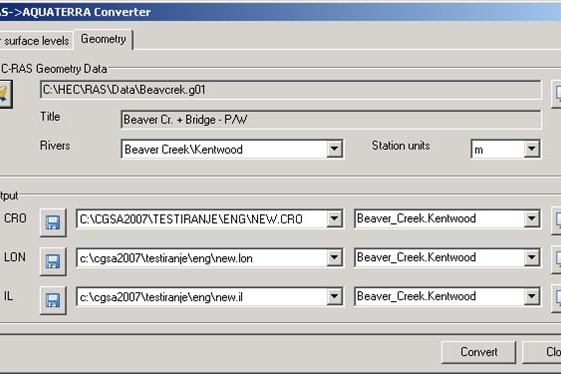

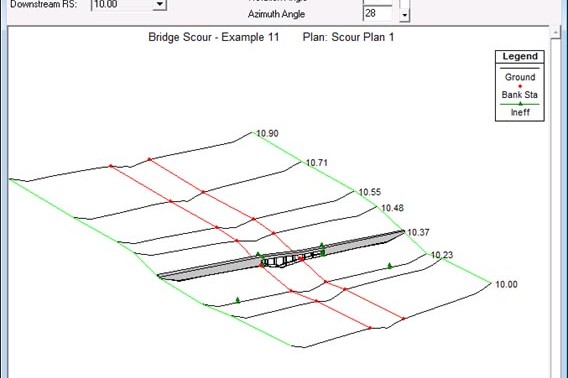

Aquaterra integreeritud HEC-RAS-liides võimaldab kanali või jõe geomeetria ülekandmist CAD-keskkonnast HEC-RAS-i, kus tehakse veevoolu arvutusi. Arvutustulemusi saab üle kanda tagasi Aquaterrasse, kus arvutatud veetasemed kuvatakse profiili- ja ristlõigetes. Tulemusi arvesse võttes saavad insenerid nüüd muuta olemasolevat kanali või jõe topograafiat, kasutades Aquaterra täiustatud ristlõike kujundamise ja redigeerimise tööriistu.

Aquaterra liidese kaudu saab geomeetriat importida ka otse HEC-RAS-ist, redigeerida Aquaterras ja saata tagasi HEC-RAS-i edasiseks analüüsiks.

Google Maps ja Google Street View

Google Mapsi import muudab valitud asukoha rasterpiltide ja kõrgusandmete importimise lihtsaks Google Mapsist DWG-joonisesse valitud koordinaatsüsteemis. Saadaval on ka Google Street View funktsioon, mis võimaldab kasutajal CAD keskkonnas interaktiivselt vaadata valitud ala.

Google Earthi eksport

Infrastruktuuri BIM (3D solid) mudelit saab kiiresti otse Google Earthi visualiseerida. See võimaldab projekti esitleda keskkonnas, mis võimaldab kasutajal saada erakordseid visuaalseid esitusi.
