CGS Labs BIM taristute projekteerimise lahendused 2022.2

CGS Labs Civil Solutions:

  • Autosign -spetsiaalne plugin liiklusmärkide ja teemärgistuste disainiks/projekteerimiseks
  • Autopath – plugin sõiduki trajektoorianalüüsiks

Ruumiandmed

Google Mapsi täiustused

Ruumiandmete sisestamine toob jätkuvalt kaasa uusi võimalusi, et hõlbustada 3D-kujundust ja visualiseerimist.
Kuigi Google Mapsi kõrgusandmete ja kujutiste täpsus on piiratud, saab neid kombineerida uuringuandmete, punktipilveandmete jne.
Uus Google Maps kasutajaliides on ümber kujundatud ja pakub uusi funktsionaalseid täiustusi. Uus valik toob kaasa automaatse pinna loomise sisestatud kõrguspunktide põhjal.

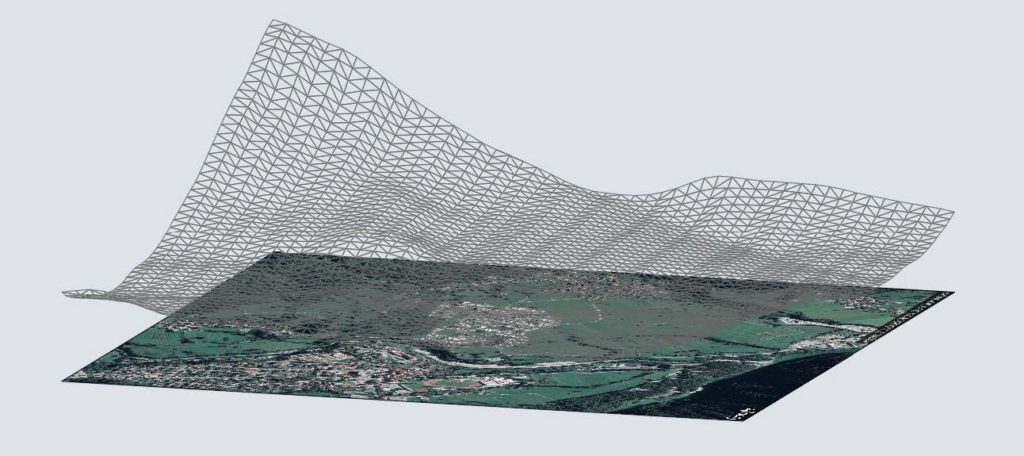

Automaatne pinna loomine Google Mapsist kõrgusandmetega

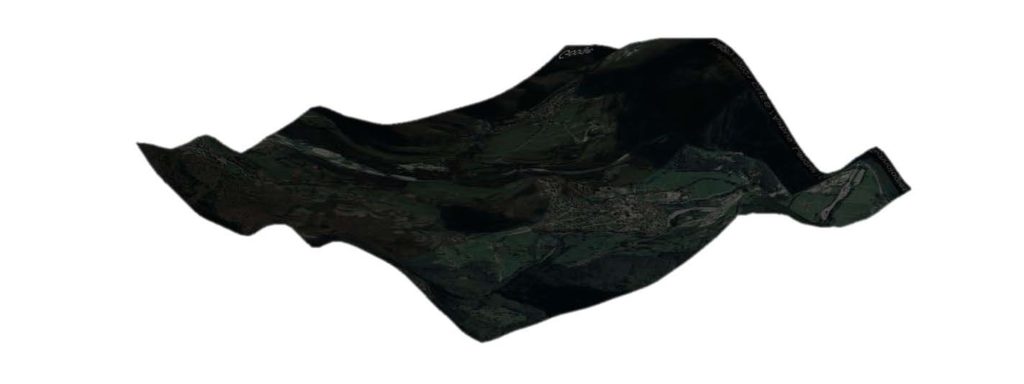

Kujutist Google Mapsi kõrguspunktidega saab luua erinevatele CAD-platvormidele

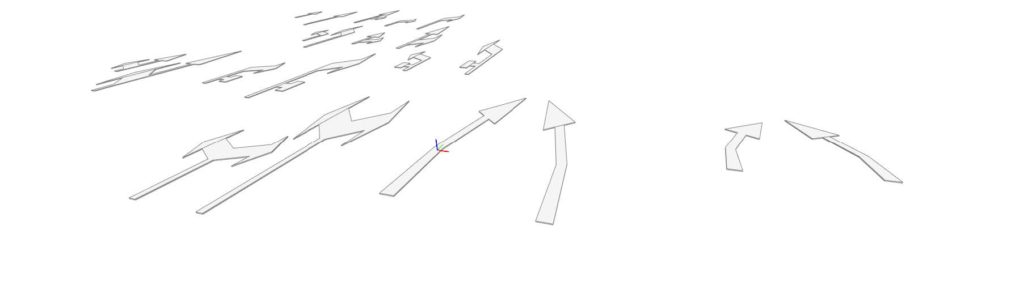

IFC Import/Export

Toetatud on “block reference” objektid, silindrilised kujundid, värvid ja muud objekti andmed. Lahendati mõned väikesed probleemid importimisel BIM-vaaturitesse, kolmandate osapoolte lahendustes. Autosigni märkide ja mööblite tugi lisati ka.

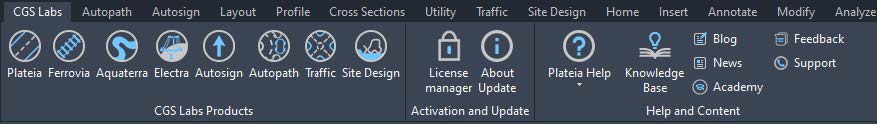

Vahekaardid

Uus vahekaardi sisu, lisatud uued käsud ja lingid

  • CGS Labs products Blog web pages
  • CGS Labs News
  • CGS Labs Software solutions Online courses



Autopath 2022.2



Uued funktsioonid

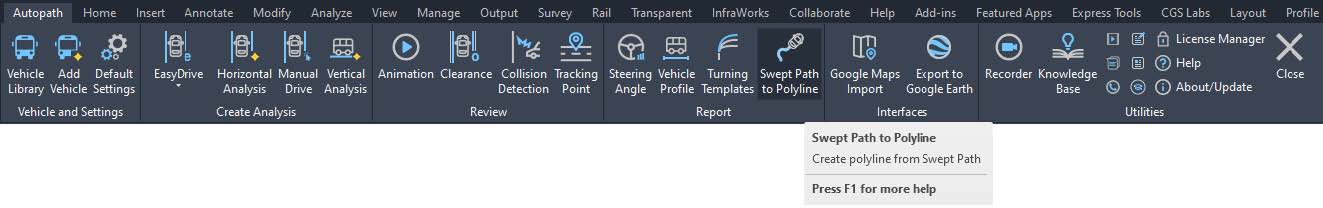

Swept Path to Polyline

Autopathi lisati uus funktsioon, mis loob sõiduki analüüsi abil teele polüliini. Seda saab luua mis tahes Easy Drive’i, horisontaalse, manuaalse draivi ja/või vertikaalse analüüsiga. Samal teel saab hõlpsasti läbi viia mitu sõidukianalüüsi ja sõidukite teekondi saab eksportida muudel eesmärkidel.

Vahekaardile Settings/Advanced lisati created pathile uued kuvaseaded.

Koos funktsiooniga Tracking point saab loodud radu kasutada mitte-, pool- või täielikult autonoomse sõiduki juhtimise eesmärgil.



Autopathis lahendatud probleemid

  • Vertikaalne kokkupõrke nihe vertikaalanalüüsis
  • Easy Drive’i ennustuskõvera muutus põhjustas mõnel CAD-platvormil probleeme
  • Vertikaalses analüüsis toetatud liigendsõidukid
  • Sõiduki profiili aruande tekst mõõtkavas (1/3 sõiduki suurusest = teksti suurus)

Uued sõidukid

  • Terex Franna – liigendkraanad
  • CAT-liigendiga kaevandusveokid
  • CAT rataslaadur
  • DEMERS kiirabi
  • IVECO sõjaväesõidukid

Uued liigendtüübid, veokid ja kraanad

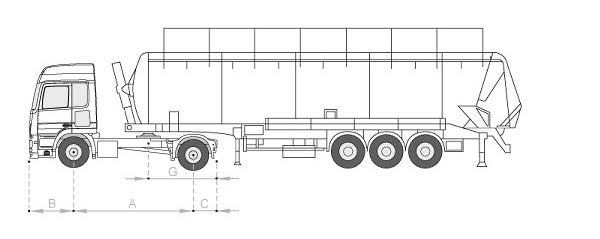

Uued poolhaagised, tsementhaagistega

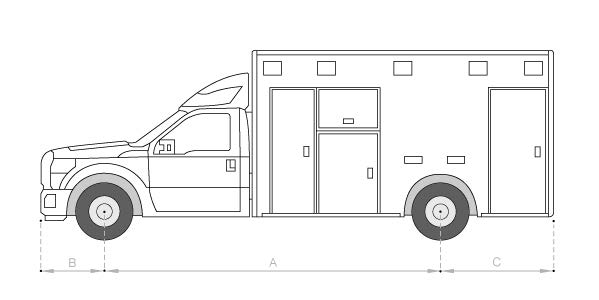

Uut tüüpi kiirabiauto (kastikujuline)

Sõjaväe sõidukite kogud

– kohandatavad jalgrattad, sõiduautod, suured veoautod
– Traktori teksti joondamise probleemid VA-s
– Värskendati sõidukite nimesid selle kogu nimega, kus need asuvad.
Praegune nimevorming: sõiduki nimi (kogu nimi)

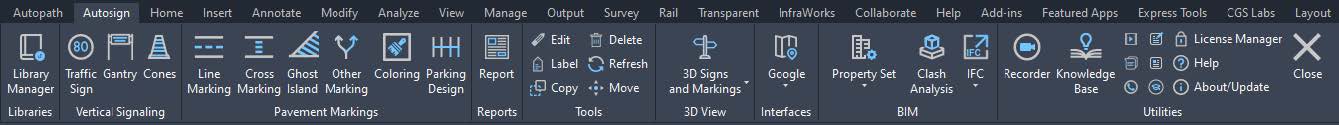

Autosign 2022



Uue funktsioonid

Toetatud tekst 3D-märkidel

Redigeeritavat teksti sisaldavad sildid on nüüd saadaval mallidena. Kui joonisele lisatakse mall, avaneb automaatselt liiklusmärkide redaktor, mis võimaldab teksti redigeerida (sisu, värv, põhjendus, suurus, font). Salvestades märgi ja sulgedes liiklusmärkide redaktori, teisendatakse TEXT olemid HATCH (AutoCAD) või REGION (BricsCAD) üksusteks, luues sel viisil uue märgiploki, mis sisaldab defineeritud teksti.



Toetatud kurvikujulised parklad

Autosign 2022.2 toetab parklate joonistamist kaartele. Parkimiskujunduse kasutajaliides sisaldab nüüd kahte valikut.
Joonistage parklad sirgjoonena “Straight Line” ja kõverjoonena “Curved Line” (uus võimalus). Uus nupp on lisatud alumisse ossa nimega: “Curved Line”.

Töövoog jääb sarnaseks nagu varem: kasutaja määrab parkimisgeomeetria parameetrid ja klõpsab uuel nupul „Curved Line”. Siinkohal peab kasutaja esmalt defineerima paigutuses parkla alguspunkti “start point” ja lõpp-punkti “endpoint”, seejärel interaktiivselt defineerima parkla kõveruse ja lõpuks valima parkla orientatsiooni (kokku 4 klõpsu ).

Märkus: kui valite suvandi “Straight Line”, jääb protsess samaks, mis varem.



Uued/uuendatud liiklusmärgid ja teemärgised ning muud märgiste kogud

Eesti
– 168 uut liiklusmärki.
– Teised teekattemärgistused.
Läti
– 92 uut liiklusmärki
– Teised teekattemärgistused.
Leedu
– 156 uut liiklusmärki.
– Teised teekattemärgistused.

Autosignis lahendatud probleemid

  • 3D-vundamendi muutmise probleem 3D-märgi suuruse muutmisel
    • Loo 3D-liiklusmärk koos vundamendiga oma joonisel
    • Käivitage EDIT ja valige 3D-märk
    • Muutke parameetrit “Dimension”
    • FIX (kuidas see nüüd töötama peaks): Vundamendi kuju pärast seda ei muudeta. See jääb sama geomeetriaga nagu enne parameetri muutmist.
  • Mitme vundamendi tugi mitme posti jaoks ühe märgi kohta
  • Pikisuunaliste siltide kasutajaliideses on pikem kihtide nimede rippmenüü
