Revit 2021 uued funktsioonid ja täiustused

Autodesk on keskendunud Revit 2021 paremaks muutmisel kõigil erialadel ning kolmele põhiteemale: produktiivsus ja kasutusmugavus, koostöö ja andmevahetus ning täiustatud visualiseerimine ja generatiivne disain. Loe lähemalt ↓

Platvormi uuendusedArchitecture uuendusedStructure uuendusedMEP uuendused

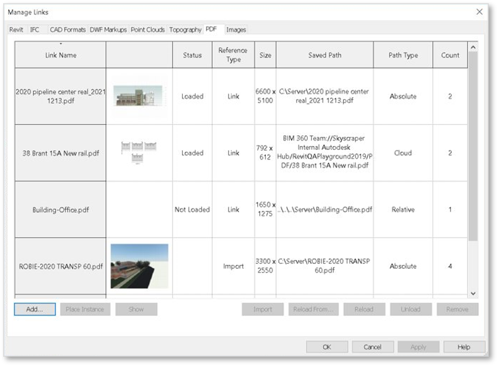

PDF-i ja piltide linkimine

  • Linkige PDF-id ja pildid kohalikest failidest või pilvefailidest
  • Valige mitu rida korraga, et linke uuesti laadida või eemaldada
  • Impordi lingid vastavalt vajadusele
  • Kasutage nuppu Show PDF-i või pildi leidmiseks projektist



Revit PDF Image Linking

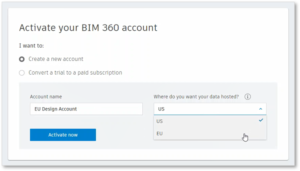

Cloud-mudeli hoiustamine Euroopa andmekeskuses

  • Salvestage Revit 2021 mudeleid Autodesk Cloud-i, mille andmekeskused asuvad nüüd Euroopas
  • Asukoha määrab BIM 360 konto asukoht



Revit Cloud-Model-Hosting-in-Europe

Täiustatud BIM 360 projekti navigeerimine Revit Home'is

  • Parem BIM 360 konto ja projekti navigeerimine
    • Tehke vahet hiljutistel failidel ja pilve hostitavatel mudelitel
    • Otsige pikast projektide loendist
    • Otsene juurdepääs BIM 360-s salvestatud failidele nupuga Go to BIM 360
  • Lihtne juurdepääs abilinkidele

Improved-BIM-360-Project-Navigation-in-Revit-Home

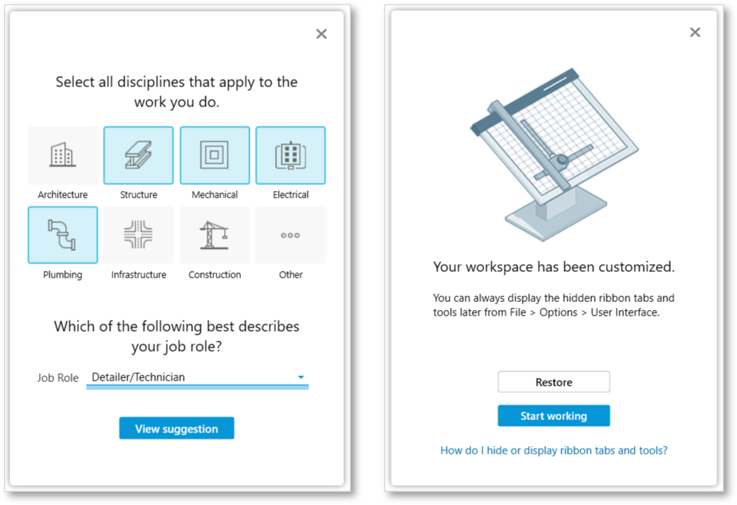

Kohandatud Revit Workspace

  • Pakub isikupäraseid kohandamisi vastavalt teie tööviisile, arvestades teie harjumusi ja peamisi tööülesandeid
  • Pakub välja kohandatud kasutajaliidese, mis peidab tarbetud menüüd ribbonil
  • Võite muudatustega nõustuda või sellest keelduda ning teie kohandatud kasutajaliides salvestatakse

Customized-Revit-Workspace

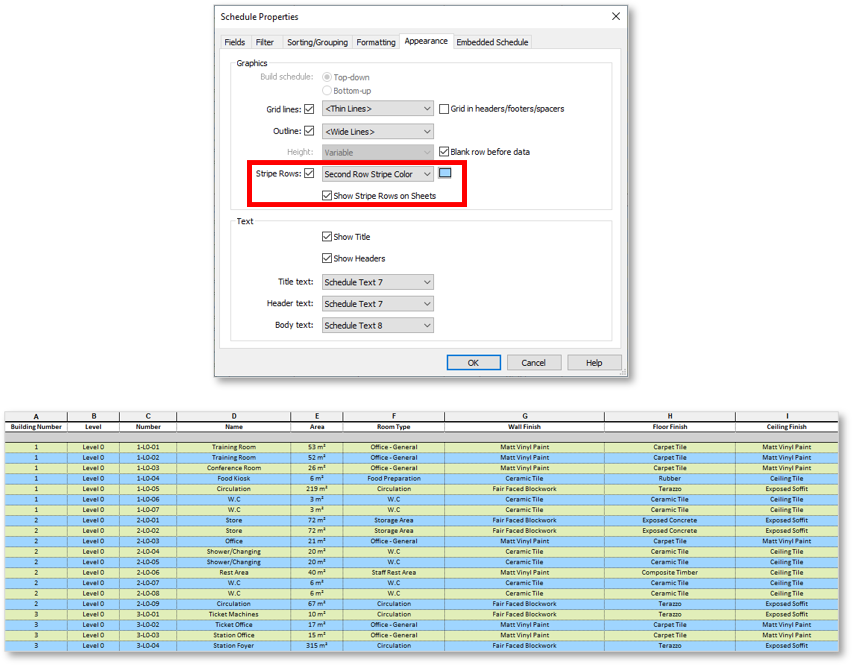

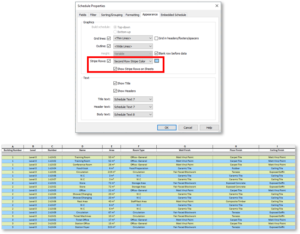

Ridade märgistamine tabelis

  • Lihtsustab ridade jälgimist suurtes tabelites
  • Valige vahelduvate ridade jaoks kohandatud värvid
  • Hõlpsalt leidke teavet nii tabelis kui ka lehtedel

Revit Row-Striping-for-Schedules

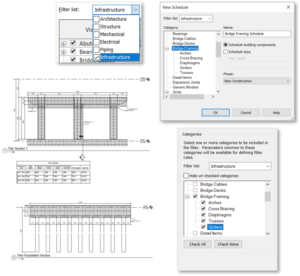

Infrastruktuuri valdkond ja silla kategooriad

  • Uus infrastruktuuri valdkond
  • Sildade uued kategooriad:
    • 26 mudelit elementide jaoks
    • 20 märgist elementide jaoks
  • Need kategooriad toetavad:
    • Nähtavuse / graafika ümberseadistamist
    • Objektide stiile
    • Tähistamist ja tabeleid

Revit Infrastructure-Discipline-and-Bridge-Categories

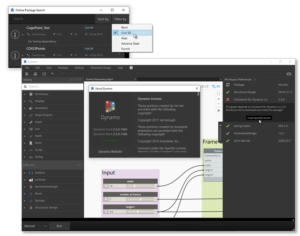

Lisatud Dynamo 2.5

  • Dynamo uusim versioon on nüüd Revitis; mitut versiooni pole vaja säilitada
  • Leiab automaatselt vajalikud paketid
  • Filtrid väliste rakenduste jaoks
  • Pakub olulisi täiustusi jõudluse ja arvuti mälu halduses

Revit Dynamo-2.5-Installed

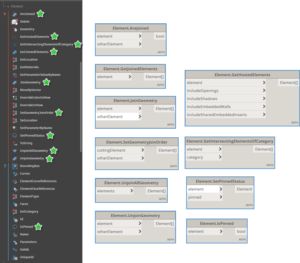

Uued Dynamo skriptid Revits

  • Lisatud on 10 sagedamini kasutatavat skripti
  • Revit geomeetria ühendamise funktsioonid
  • Lisage elementidele pin/unpin ning saate vaadata, kui element on kinnitatud
  • Hankige hostitud elemente

New-Dynamo-Revit-Nodes

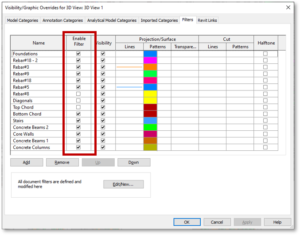

Filtrite juurde on lisatud uus veerg "Luba vaates"

  • Nähtavuse graafika dialoogi vahekaardile Filtrid on lisatud uus veerg "Enable in View"
  • Vaatefiltri saate kiiresti deaktiveerida, ilma et peaksite filtrit vaatest eemaldama
  • Vaadake edasi filtri kriteeriumitele vastavaid elemente
  • Lubatud vaikimisi, kui vaatele rakendatakse uus vaatefilter

Revit Enable-View-Filters-in-View

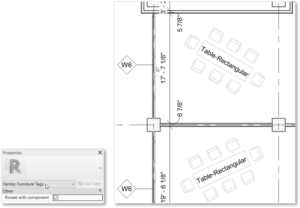

Pöörake tähised komponentidega

  • Võimalus kontrollida tähise pööramist
  • Redigeerige tähis Family editor-is
    • Lisake linnuke parameetril "Rotate with component" Properties Palette-is
  • Tähise pööramine vastab komponendi uuele nurgale

 Revit Rotate-Tags-with-Components-Improvements

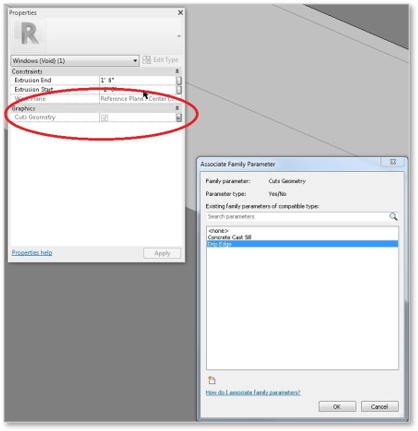

Void-is saab nüüd seadistada tüübi ja eksemplari parameetriga

  • Kasutajad ei pea enam looma kahte perekonda, et saavutada seda, mida ühes saab teha
  • Void-is saab kontrollida, milliseid perekonnatüüpe lõigata

Revit Voids-Cut-Family-Geometry-Type-and-Instance-Parameters

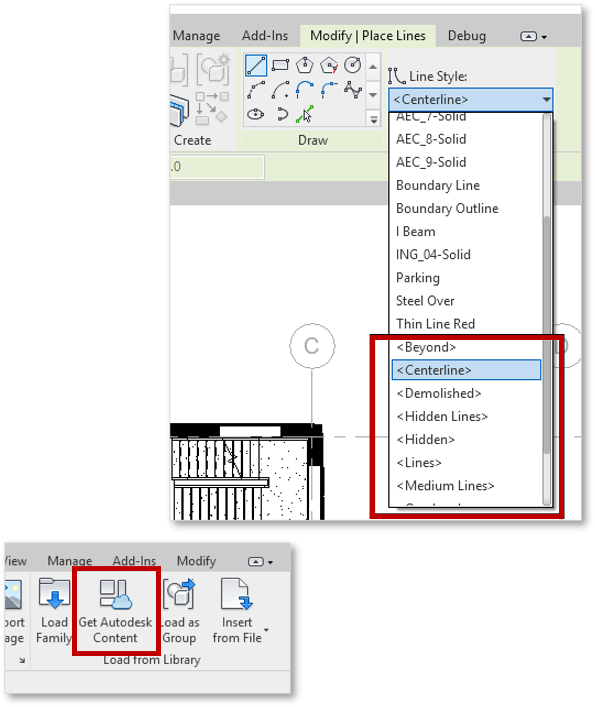

Teised täiendused ja uuendused

  • Linestyle-i nimekiri
    • Reviti enda joonetüübid kuvatakse loendi lõpus
  • Autodesk perekonndade katalooge saab laadida otse Revitist
  • Päikese ja varju uuendused
    • Parandatud varjude täpsus vastavalt põhjasuunale
    • Päikesetõusu ja -loojangu ajad on nüüd vastavuses projekti asukohaga

Revit Other-Additions-and-Improvements

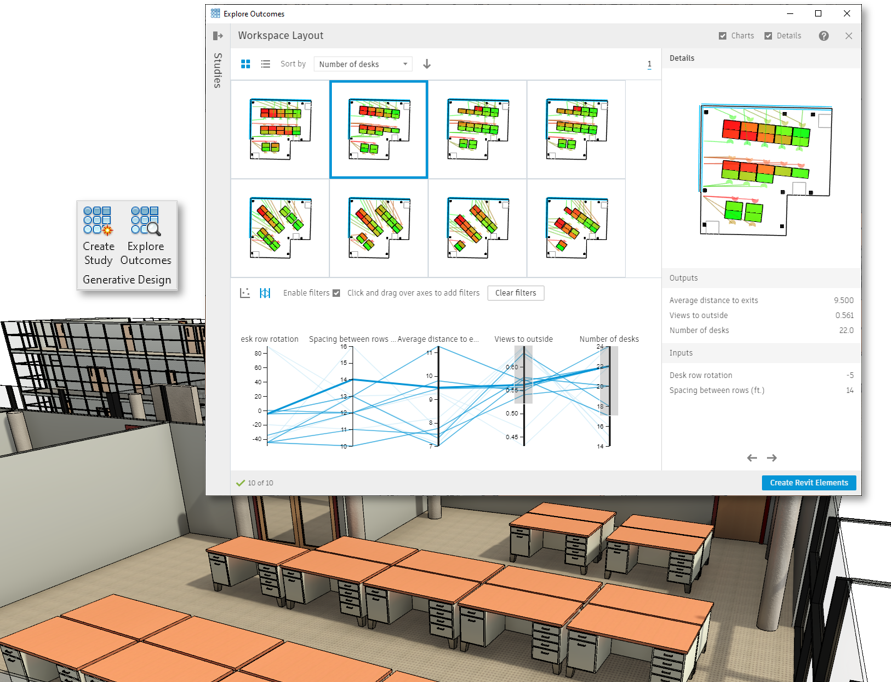

Generatiivne disain

  • Looge ja uurige generative studies-ist Revitis
    • Genereerige erinevaid variante(planeeringust, hoone kujust jne)
    • Filtreerige ja järjestage tulemusi
    • Uurige tulemusi
    • Hinnake eesmärke
    • Looge elemente Revitis
  • Kaasas lihtsamad kujundusvalikud
Revit generative design

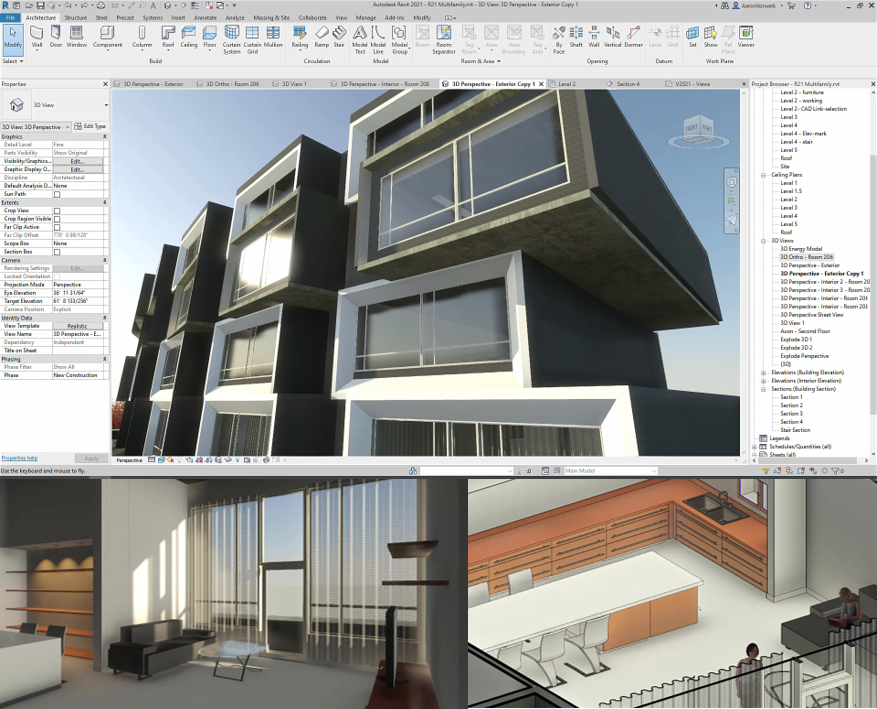

Reaalajas realistlikud vaated

  • 10x parem vaade - palju kiirem ja sujuvam navigeerimine vaadetes
  • Realistlikumad materjalid ja valgustus
  • Automaatne valgustuskontroll
  • Asendab eelmise realistliku režiimi
Revit Real-time-Realistic-Views

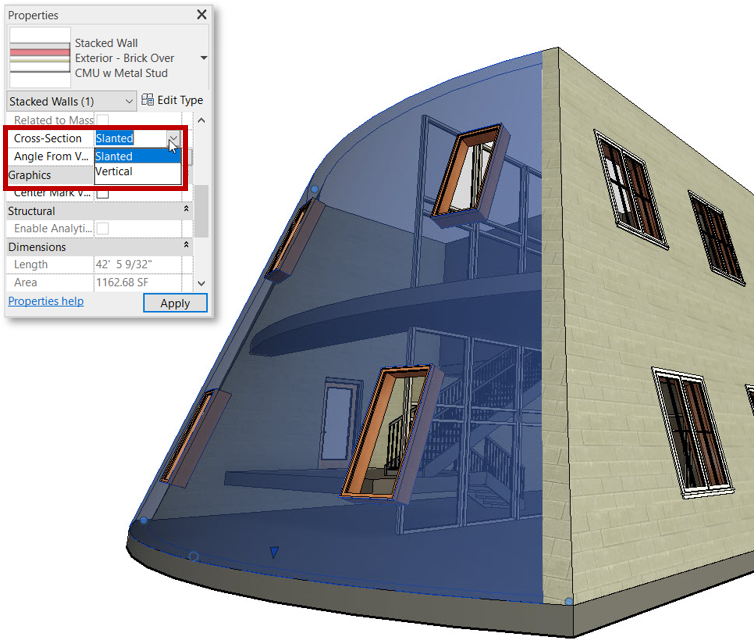

Kaldseinad

  • Seintele lisada kalle
    • Toimib nii seinte loomise ajal kui pärast
    • Toimib kõveratega
    • Reguleeritav haaratsitega
  • Ristlõige ja nurga eksemplari parameeter
    • Vertikaalne või kaldus
    • +90 kuni -90 kraadi
  • Hostitud elemendid võivad olla vertikaalsed või kaldu (nt aknad, uksed)
Revit Slanted-Walls

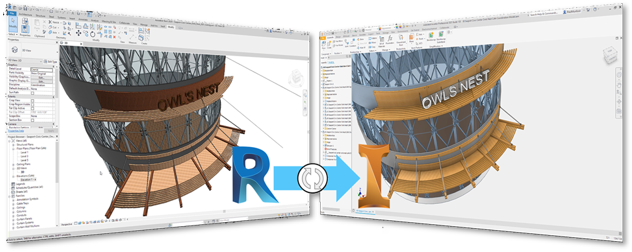

Revitist linkimine Inventorisse

  • Linkige Revit 3D andmed Inventorisse AnyCAD-iga
  • Kui lingitud mudelit Revitis uuendatakse, saavad Inventori kasutajad teatise
  • Samuti uuendatakse sõltuvustega Inventori komponente
Revit to inventor Linking

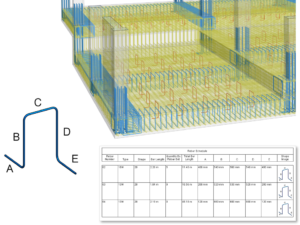

Uute standardsete 3D-armeerimiskujude loomine

  • Luba kujule koodide täielikkust
  • Painutamisjuhised
  • Täielikud tootmisjuhised
Revit Create-New-Standard-3D-Rebar-Shapes

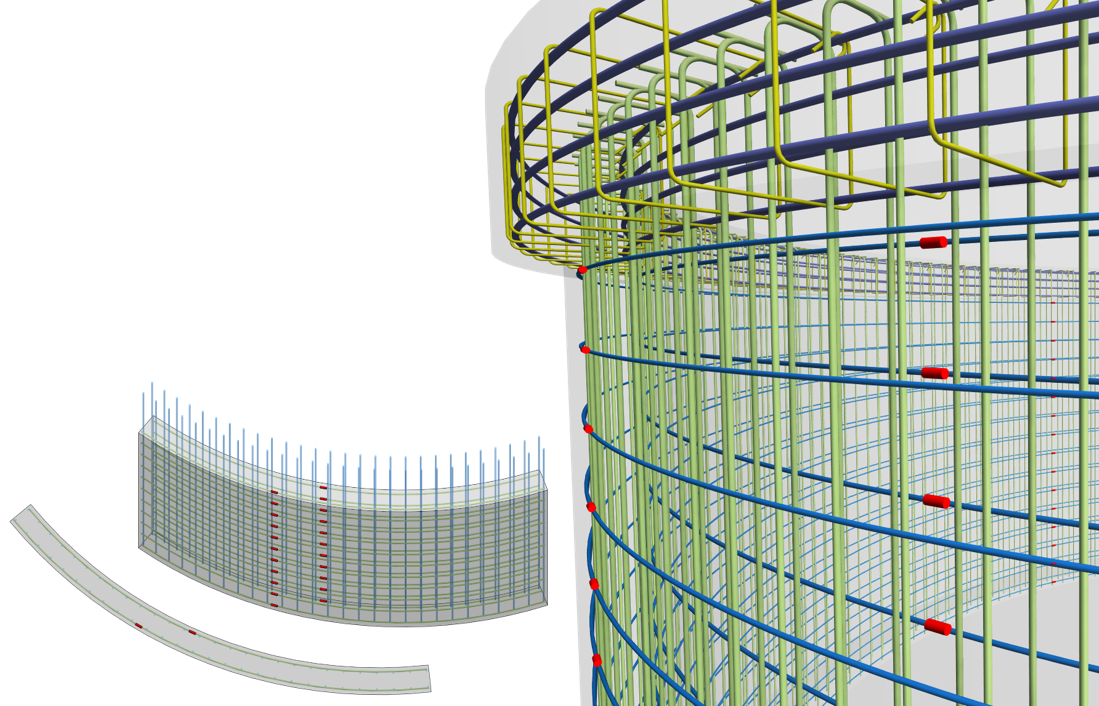

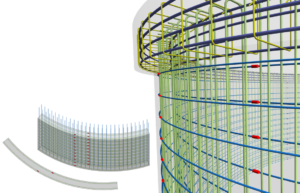

Kaarekujulised armatuurid

  • Armatuuride modelleerimine kõrge täpsusega
  • Ümmarguste struktuuride suurem tugi
Revit Couplers-for-Arc-shaped-Rebar

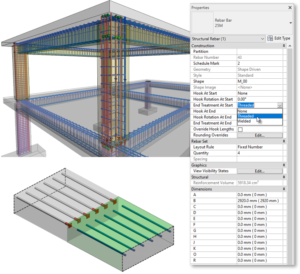

Armatuuri otste töötlus ilma ühendusmuhvideta

  • Määra armatuuri otste töötluse parameetrid
    • Otste töötlus alguses ja lõpus
    • Töödeldud ja keevitatud
  •  Armatuuri modelleerimine kõrge täpsusega, selle tootmise jaoks



Revit End-Treatments-without-Couplers-for-Rebar

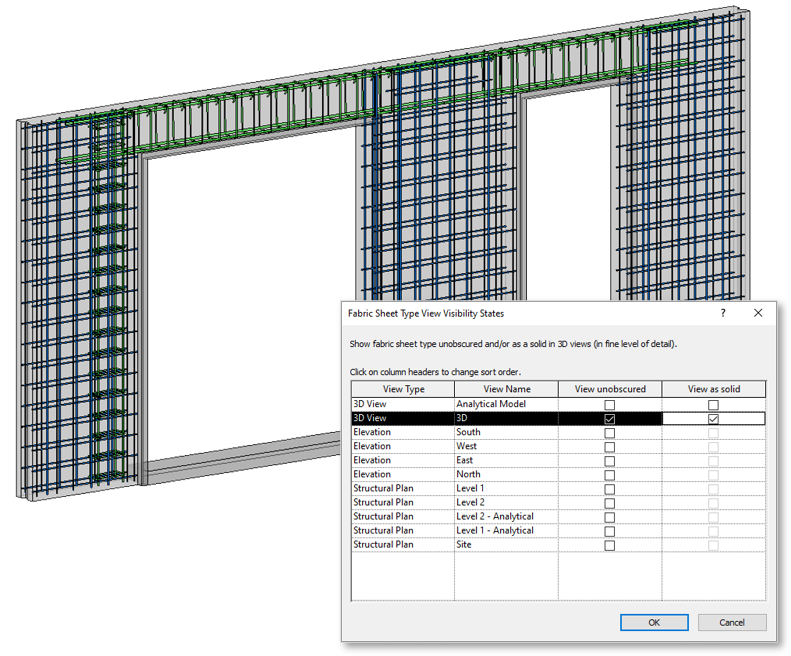

Armatuurvõrkude visualiseerimine 3D vaates

  •  Ruumiline/segamatu vaatestiil traatvõrkudele
  •  Ristumiste kontroll kõikidele armatuuridele 3D vaadetes
Revit 3D-Solid-Fabric-Sheets-Visualization

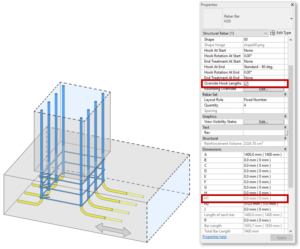

Otsakonksude pikkuste ülekirjutamine ükskikelementide kaupa

  • Kiirem kohandamine disaini eesmärgi saavutamiseks
  • Määrake iga armatuuri konksu pikkus projektis
  • Täielikud valmistamisjuhised
Revit Override-Hook-Lengths-by-Instance

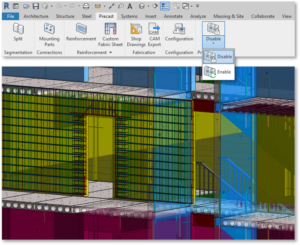

Integreeritud monteeritavate elementide automatiseerimine

  • Täielikult integreeritud Revit-is
  • Lokaliseeritud kõigisse Reviti keeltesse
  • Lihtsustatud juurutamine
  • Kontrolli modelleerimise sätete ülekirjutamist monteeritavatest elementidest koostudele
Revit Integrated-Precast-Automation

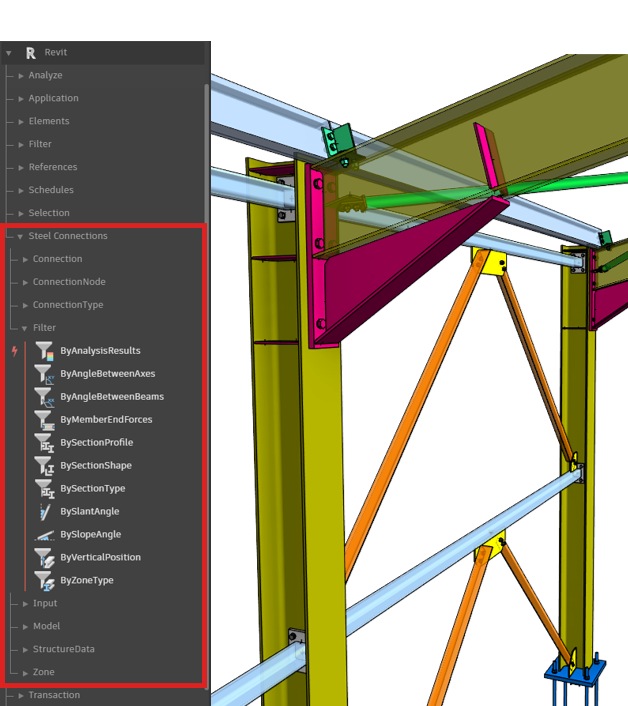

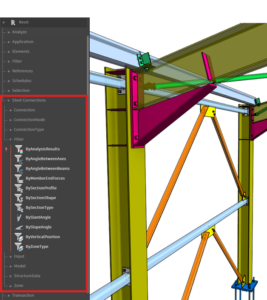

Integreeritud terassõlmede automatiseerimise koodiplokid Dynamo for Revit tarkvaras

  • Koodiplokid on Dynamo for Revit tarkvaras
  • Eelvaate pildid kõikide koodiplokkide jaoks
  • Näidis skriptid
Integrated-Steel-Connection-Automation-Nodes-in-Dynamo-for-Revit

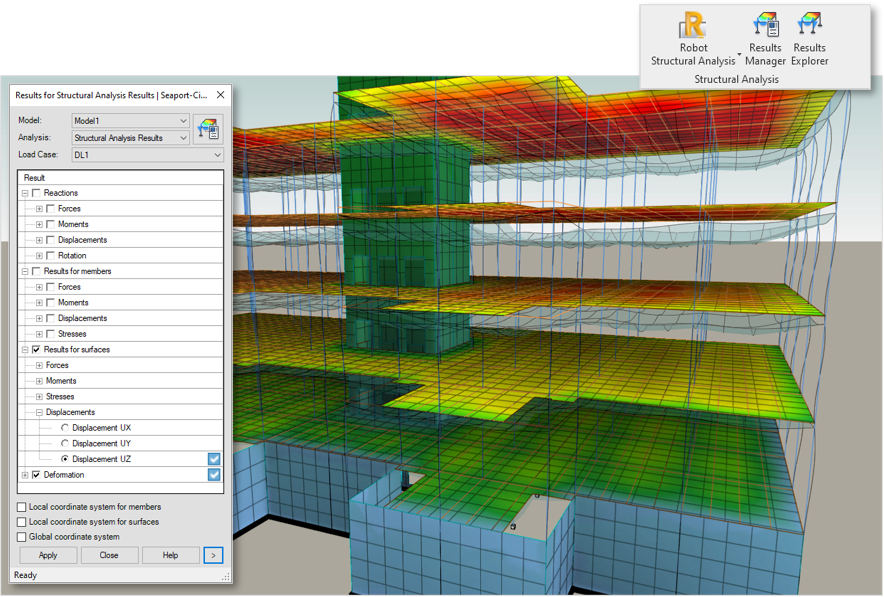

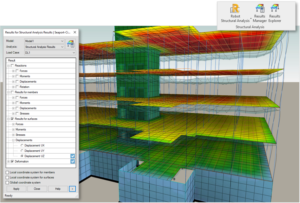

Integreeritud struktuurianalüüsi tulemuste uurimine

  • Revitis on tulemuste haldur ja tulemuste uurimise tööriistad
  • Hallake ja vaadake analüüsi tulemusi otse Revitist
  • Lihtsustatud kasutamine
Revit Integrated-Structural-Analysis-Results-Exploration

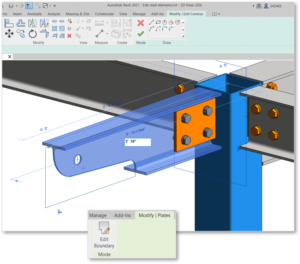

Terasobjektide redigeerimise täiustused

  • Nupud redigeeri piiri(Edit Boundary) ja redigeeri mustrit(Edit Pattern)
  • Redigeeritavad terasobjektid:
    • Terasest plaadid
    • Talade / plaatide kontuurlõiked
    • Poldid / ankrud / nihkepoldi mustrid
  • Kasutage redigeerimis tööriistu:
    • Reguleerige visandit
    • Venitage plaate
    • Täpsustage ümmarguse ava läbimõõt
Revit Steel-Object-Editing-Enhancements

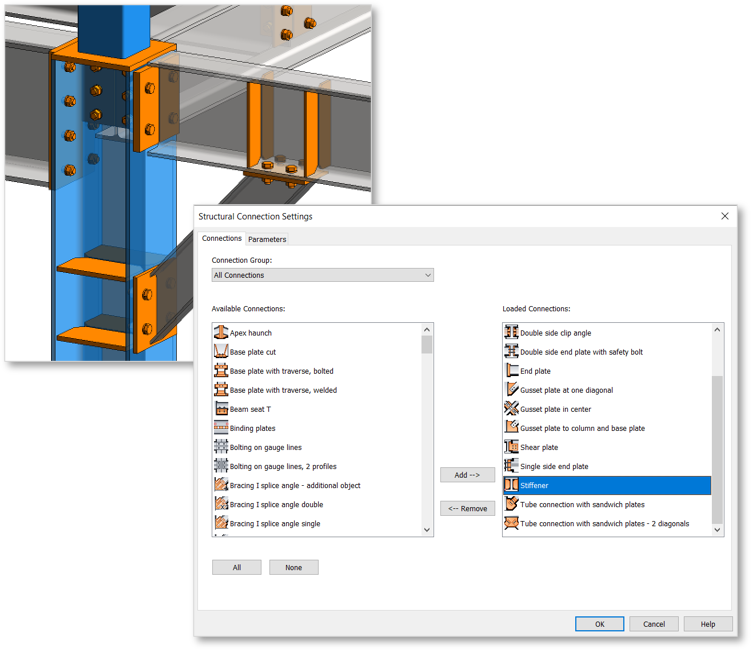

Lisage jäikust taladele ja postidele

  • Uus spetsiaalne tööriist (ilmub muude terasühenduste kõrvale)
  • Perekonna tüüp ja eksemplari parameetrid
    • Koopia erineva konfiguratsiooniga (nt üks või kaks jäigastust, faasidega või ilma)
  • Konkreetne klõpsamise punkt lihtsamaks valimiseks
  • Saab liigutada, joondada või kopeerida piki tala või erinevatesse taladesse
Revit Create-Stiffeners-on-Beams-and-Columns

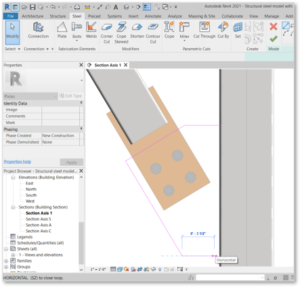

Lisage teraselemendid vertikaalsetesse vaadetesse

  • Teraskomponentide modelleerimine 2D ja 3D vaadetes, näiteks lõikes ja vaates
  • Teraselementide hulka kuuluvad:
    • Plaadid
    • Talade ja plaatide kontuurlõiked
    • Poldid, ankrud, nihketapid ja augud
Revit Insert-Steel-Elements-in-Vertical-Views

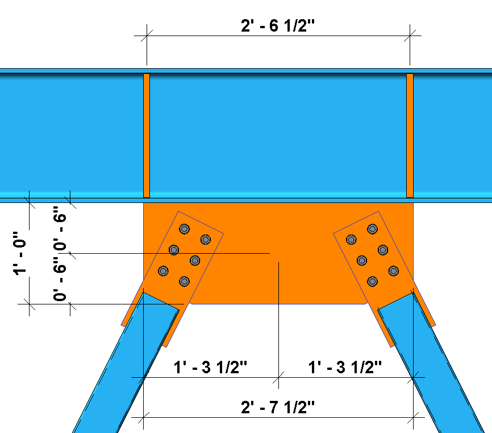

Mõõtude lisamine terasplaatide külge

  • Mõõdud keskjoonest eestvaates
  • Mõõdud keskpunkti külgvaates
Revit Dimensions-Snapping-to-Steel-Plates

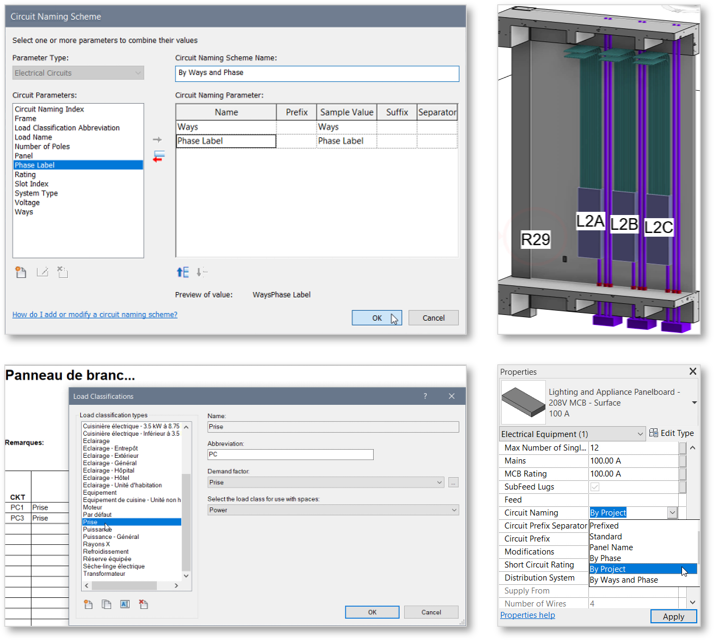

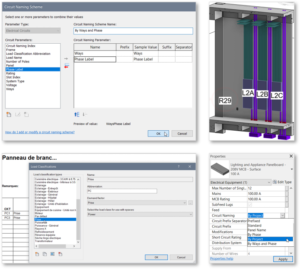

Elektriskeemi nimetamine

  • Ahelate nimetamise skeemid on elektriseadistustes lubatud
  • Vooluahela identifikaator paneeli kavades
  • Vooluahela identifikaator juhtmel ja seadme tähises
  • Prantsuse ja Suurbritannia mallid on eelsalvestatud vaikimisi sätetega 'By Project'
Revit Electrical-Circuit-Naming

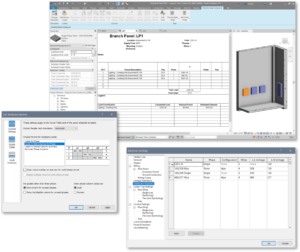

Ühefaasilised L-N paneelid

  • Lisatud ühefaasilised L-N paneelid
  • Paneeli ajakavad peidavad nüüd kasutamata faaside veerge
  • Jaotussüsteemide ja paneelide ühilduvust kontrollitud (hoiatus ebakõla eest)
Revit Single-Phase-L-N-Panelboards

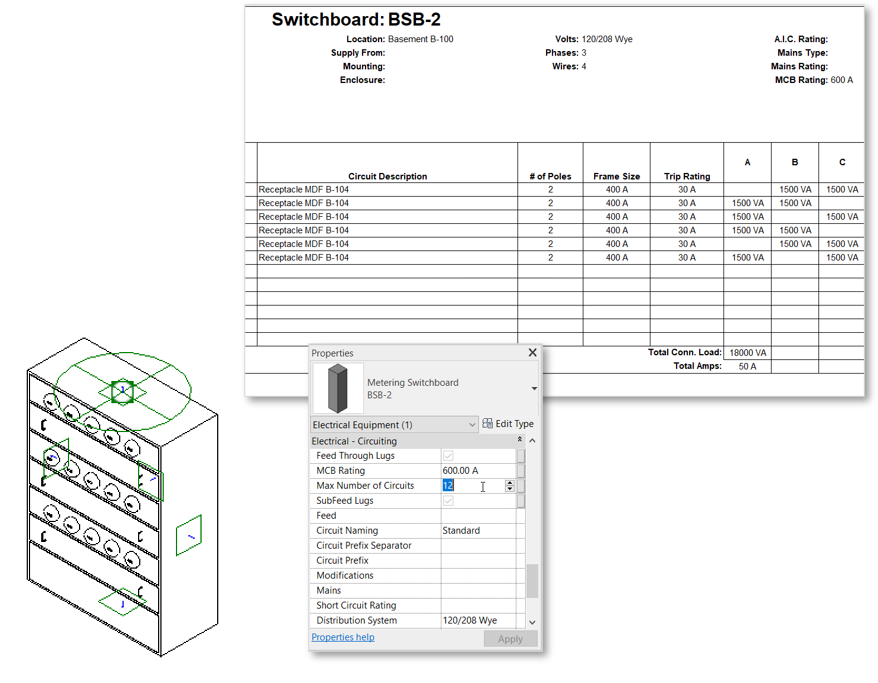

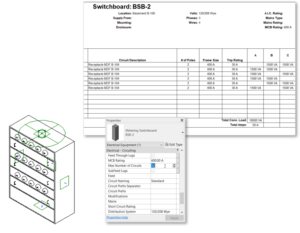

Jaotuskilbi vooluringi kogus

  • Jaotuskilpide tabel kajastab nüüd vooluringide arvu, mitte ühendatud pooluste arvu
  • Uuendatud parameetri nimi “Max Number of Circuits”
Revit Switchboard-Circuit-Quantity

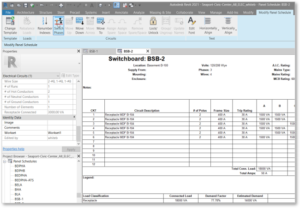

Jaotuskilbi vooluringi faasi valik

  • Lisatud lülituskilbi lülitusfaaside juhtimine 1- ja 2-pooluseliste koormuste faaside seadmiseks
  • Varuosade ja tühikute parameetreid võib muuta, nt. posti ja raami suurust
Revit witchboard-Circuit-Phase-Selection

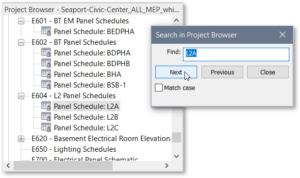

Paneeli tabelid on loetletud lehtedel Project Browser-is

  • Paneelide tabelid ilmuvad nüüd leheloendi all
  • Paneelide kavad on nüüd otsitavad Project Browseri-s
  • Ahela ja paneeli atribuute saab muuta Properties Palette-is paneeli kava vaates *
Revit Panel-Schedule-Nodes-Listed-Under-Sheets-in-Project-Browser

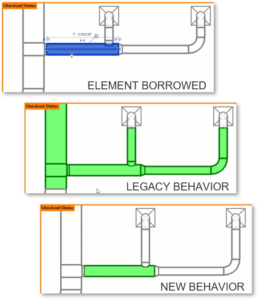

MEPi tööjaotuse täiustused

  • Ainult otse muudetud elemendid on laenatud
  • Lahendatud on olukorrad elementide laenamisega faili avamisel
  • Lahendatud on ring-sünkroniseerimise taotlused
Revit MEP-Worksharing-Enhancements2

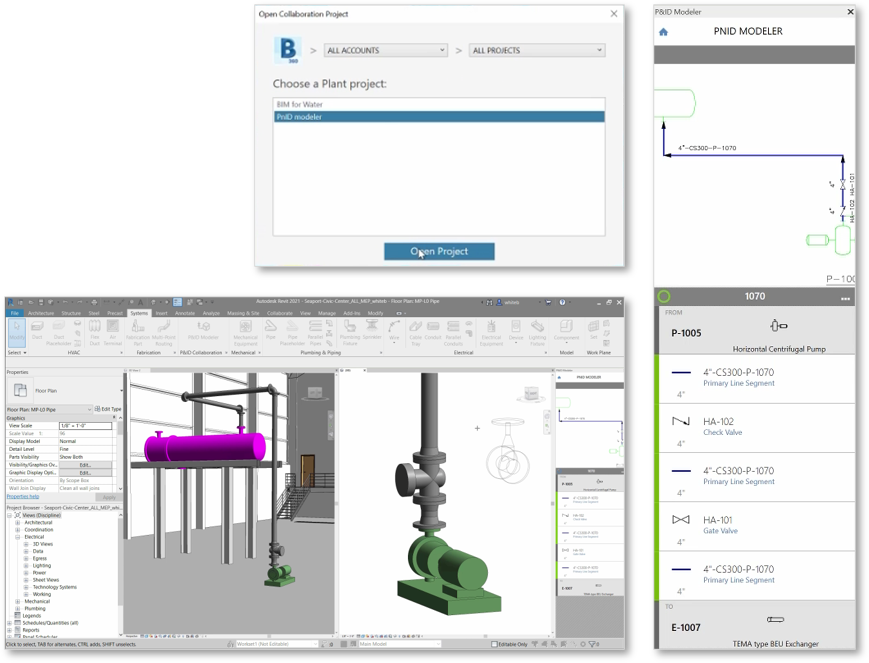

P&ID modelleerija BIM 360 Docsis

  • P&ID Modeler on nüüd saadaval BIM 360 Docs'is
  • Asendab funktsioonid, mis olid varem saadaval BIM 360 Team'is
    • P&ID diagrammid on saadaval Revitis
    • P&ID protsess on värvikoodiga, et tagada õige kasutamine ja positsioneerimine
Revit PID-Modeler-on-BIM-360-Docs

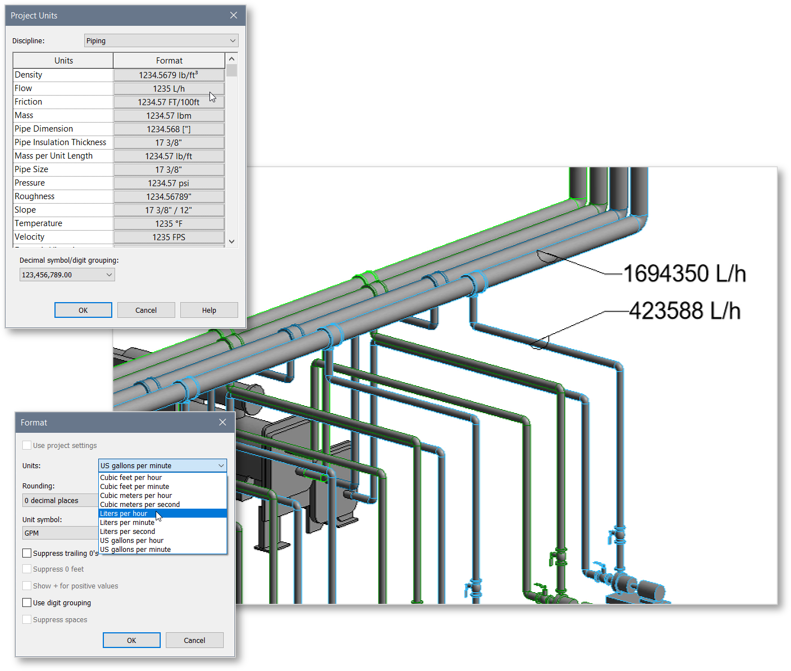

Uued torude vooühikud ja ühikute raamistik

  • Lisandunud on uued toruvooluhulga mõõtühikud
Revit New-Pipe-Flow-Units

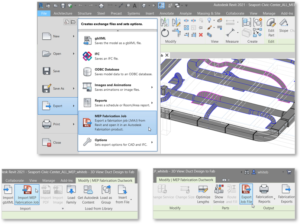

MEP Fabrication Extension lisad

  • MEP Fabrication Export asub nüüd File menüüs
  • Impordi MEP Fabrication Job menüüs Insert
  • Ekspordi tööfaili ribbon-il
Revit MEP-Fabrication-Extension-Integration

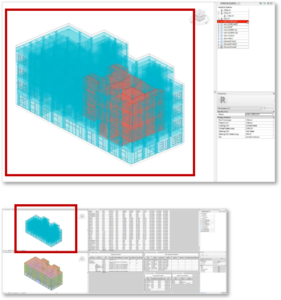

MEP süsteemianalüüs * (Systems Analysis*)

  • Looge mudelitest analüütiline geomeetria
  • Kontrollige oma mudel ja ülevaateanalüüs
  • Kohandatud analüüsi töövoogude loomine
  • HVAC süsteemide visanditööriist ruumide jaoks
  • Laiendatud tsooni seadmed ja kontuuride tüübid

Revit MEP-Systems-Analysis2

Revit MEP-Systems-Analysis

* Revit 2021 sisaldab kõiki Revit 2020.1 ja 2020.2 välja antud lisasi
