Uusima Undet for AutoCAD 2021 saab installida tarkvaradele AutoCAD, AutoCAD Architecture,  AutoCAD Civil 3D, AutoCAD Plant 3D, AutoCAD Map 3D (toetatud versioonid: 2021, 2020, 2019)



Undet for AutoCAD uued funktsioonid:

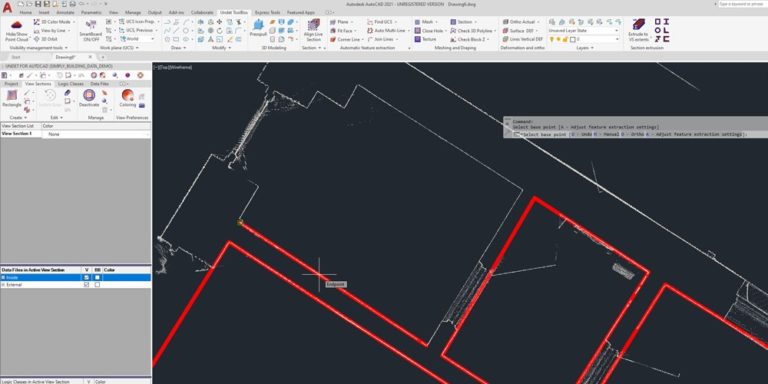

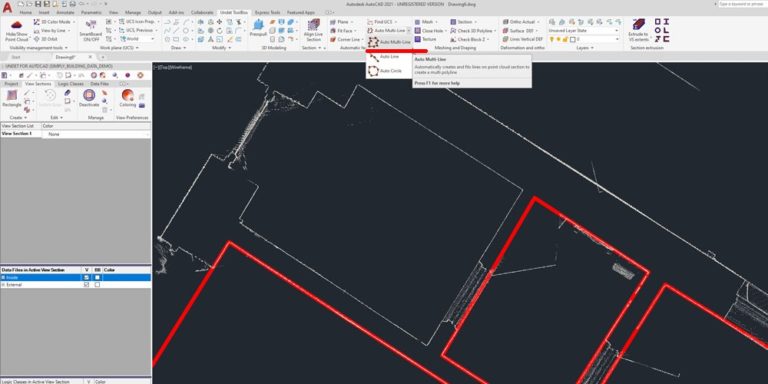

Auto Multi-Line – loob mitmeid jooni ja sobitab need punktipilvega kohakuti. Nagu AutoCADis ikka, paigutatakse joon UCS-ist lähtuvad pealt vaatesse (TOP) ja WCS-ist lähtuvalt Z = 0.

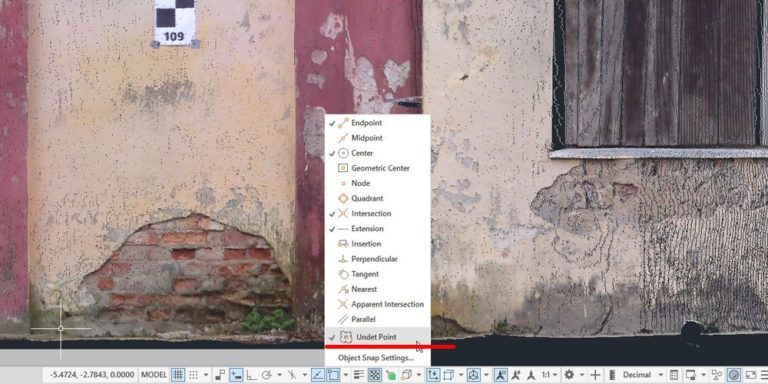

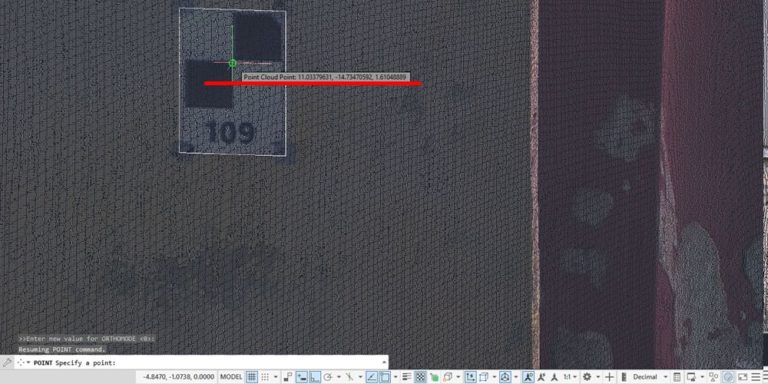

Undet Snap – selleks et tabada konkreetset punkti, lülitage Undet Snap sisse Osnap menüüst (F3 ).

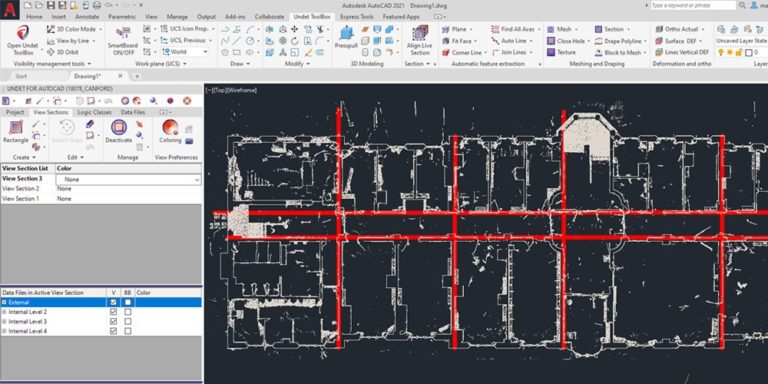

Find Axis – leiab automaatselt punktipilvedest nähtavatest punktidest soovitud arvu telgjooni ja tekitab need vähemalt 10 meetri pikkustena.

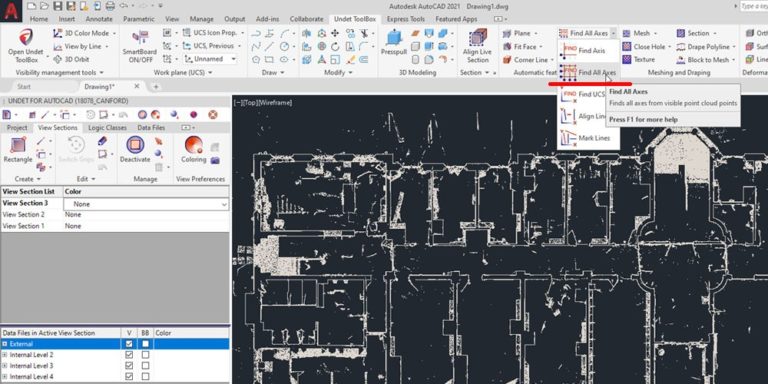

Find All Axes – leiab automaatselt vähemalt 7 kõige paremini punktipilves leiduvate punktidega ühilduvat telgjoont ning joonistab need vähemalt 10 meetri pikkustena

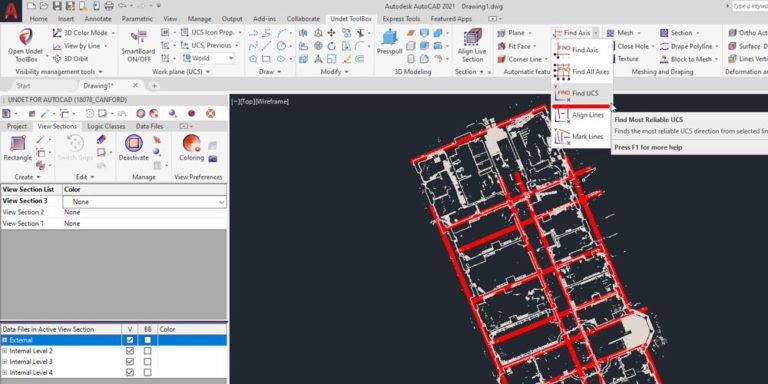

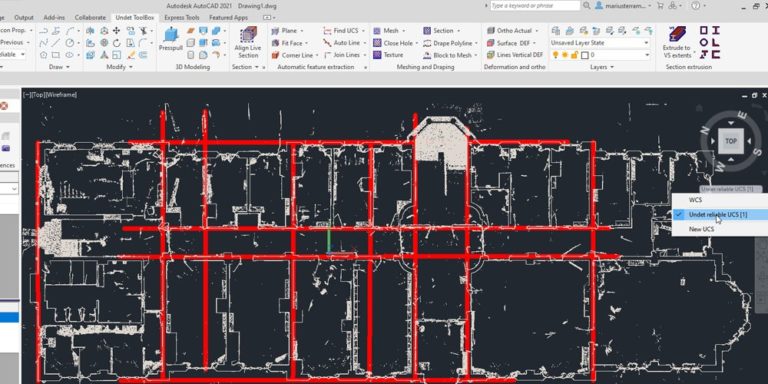

Find Most Reliable UCS Direction – leiab kõige usaldusväärsema UCS-i valitud joonte abil

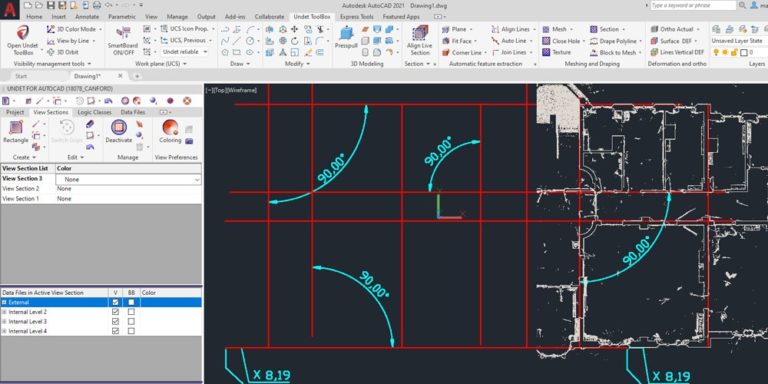

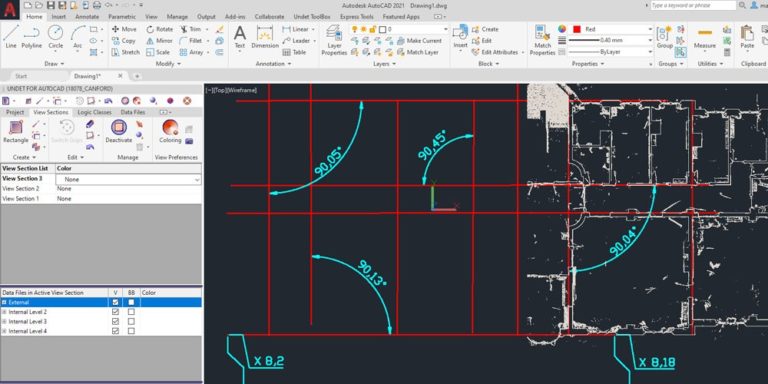

Align Lines by UCS – joondab jooned salvestatud UCS-i X ja Y telje suunaliseks

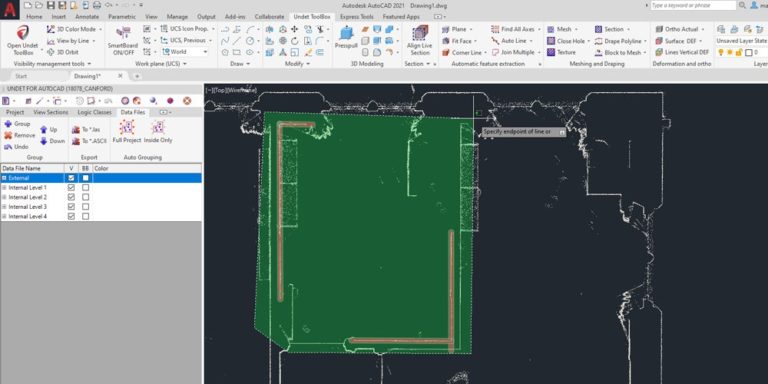

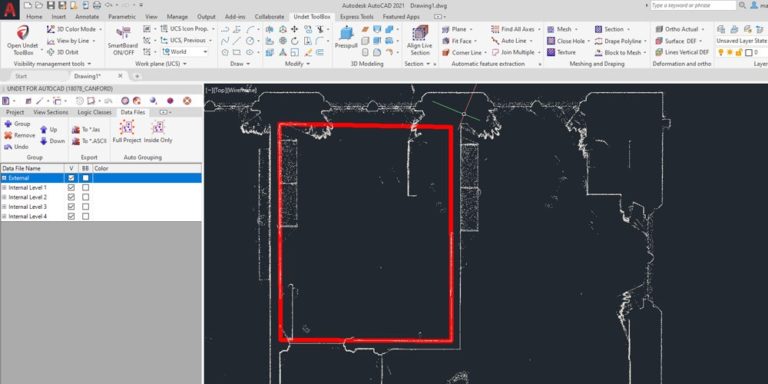

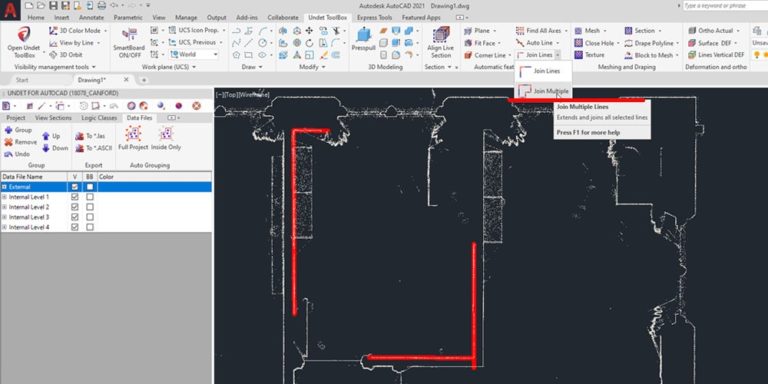

Join Lines ja Join Multiple Lines – liidab ja ühendab kõik valitud jooned, kas suletud polyjoonteks või liidab jooned ristumiskohtades.

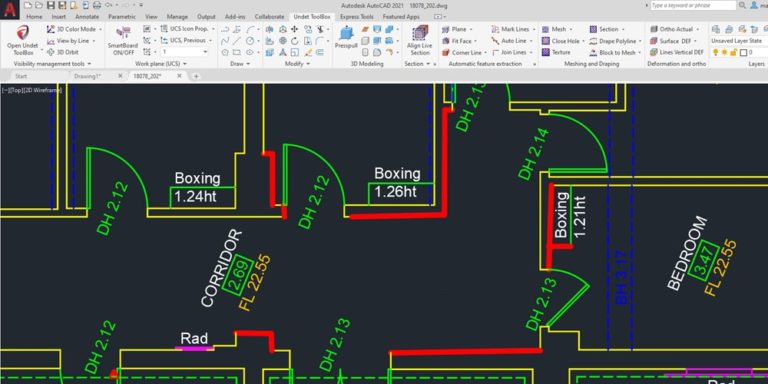

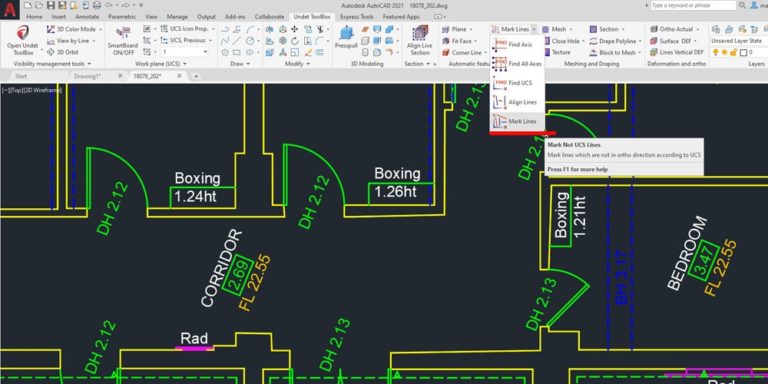

Mark Not UCS Lines – markeerib jooned, mis pole UCS järgi ristprojektsioonis

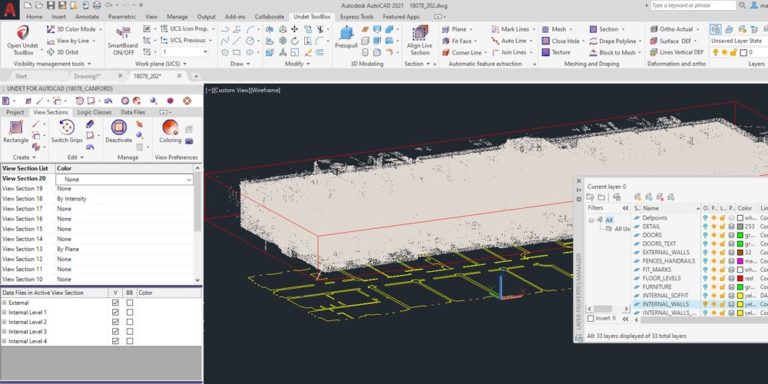

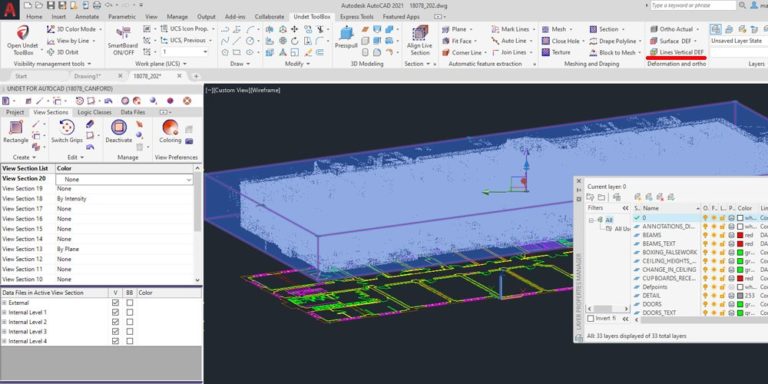

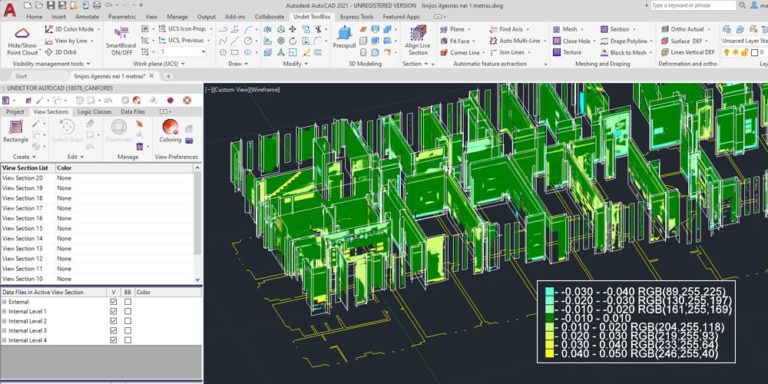

Lines Vertical Deformation analysis – analüüsib jooni, mis sobituvad punktipilve punktidega ja moodustab vertikaalsete pindade deformatsiooni raster pildid aktiivse vaate sisse

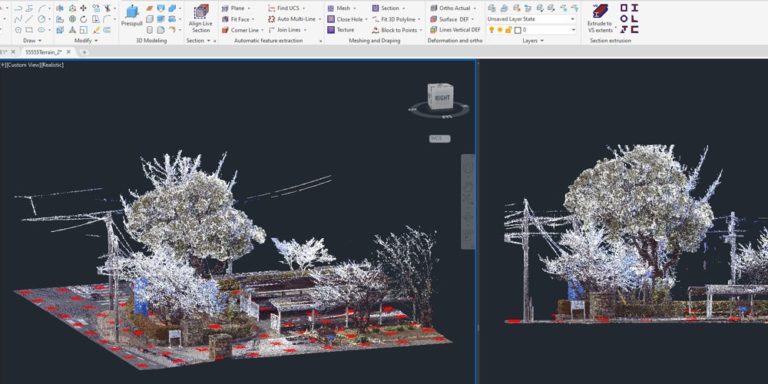

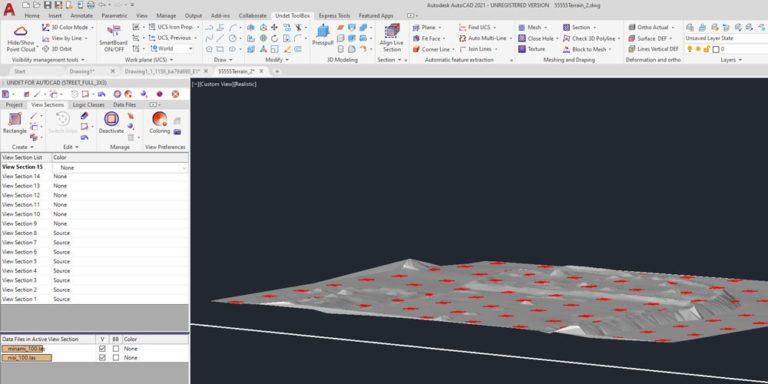

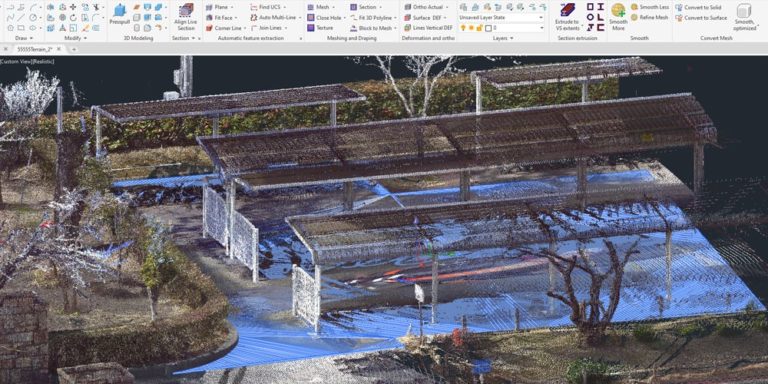

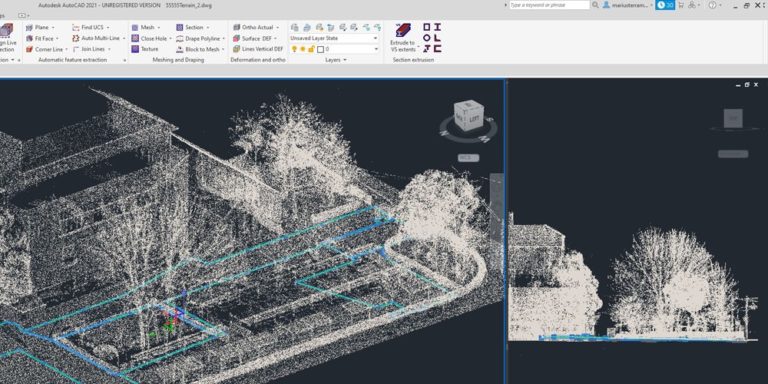

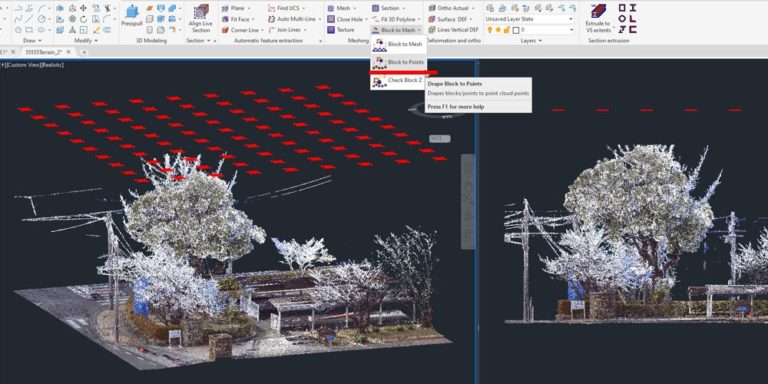

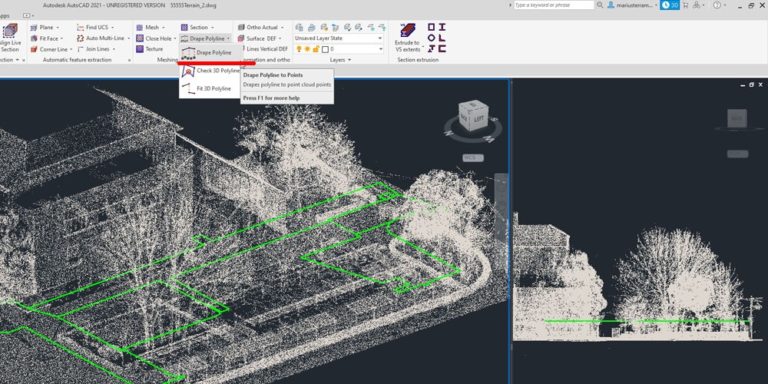

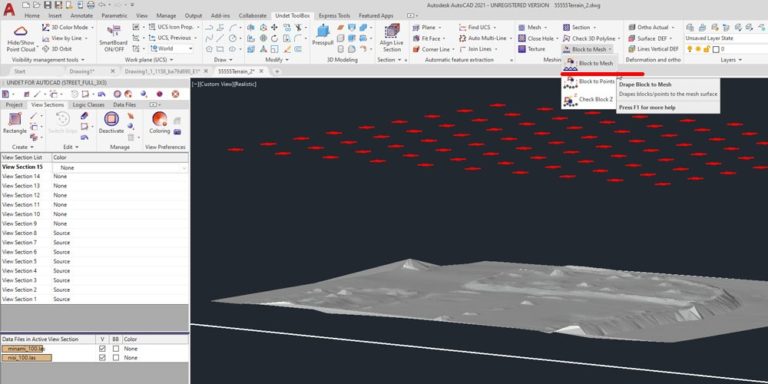

Drape Polyline to Points ,  Drape Block to Mesh ja Drape Block to Points – paigutab polyjooned, blockid, punktid mesh pinnale või punktipilve punktidele leides tegeliku maapinna vältides müra, põõsaid, puid, autosid jms

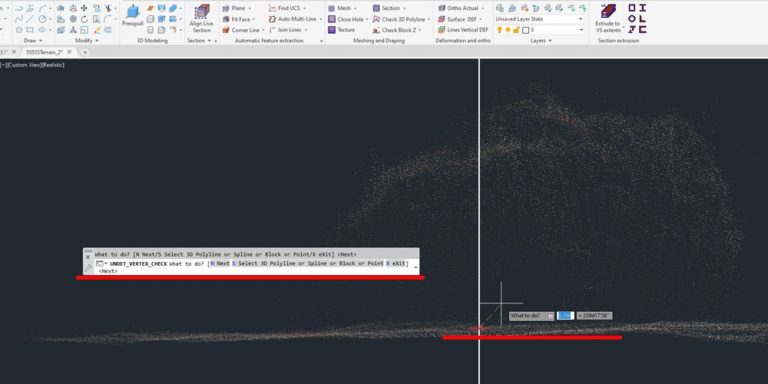

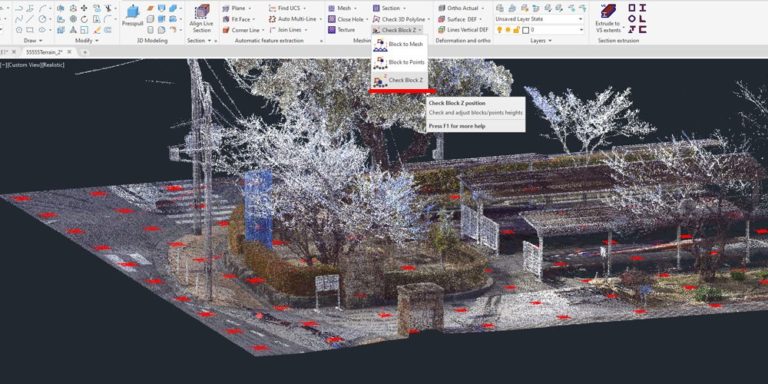

Check 3D Polyline Vertex ja Check Block Z position – kontrollige 3D joonte murdepunktide, lihtsalt punktide või blockide kõrgust

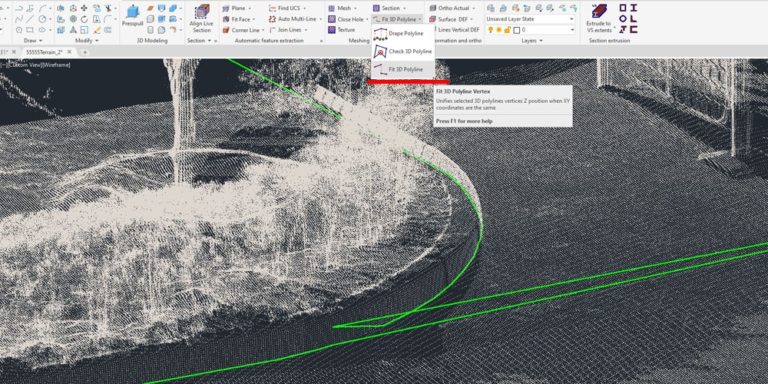

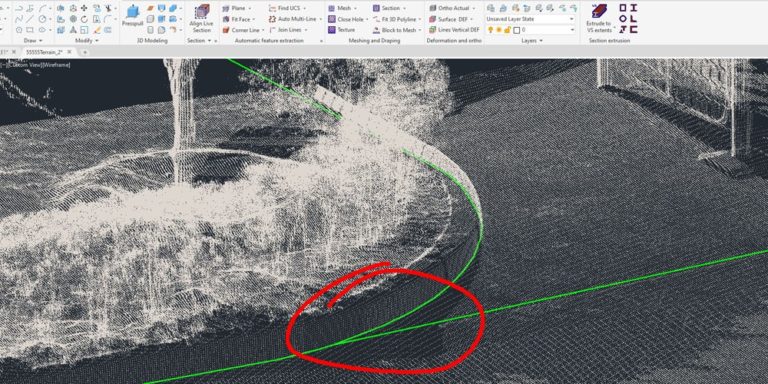

Fitz 3D vertex – ühendab 3D joonte erikõrgustel olevad punktid samale kõrgusele, kui nende X ja Y koordinaadid on samad

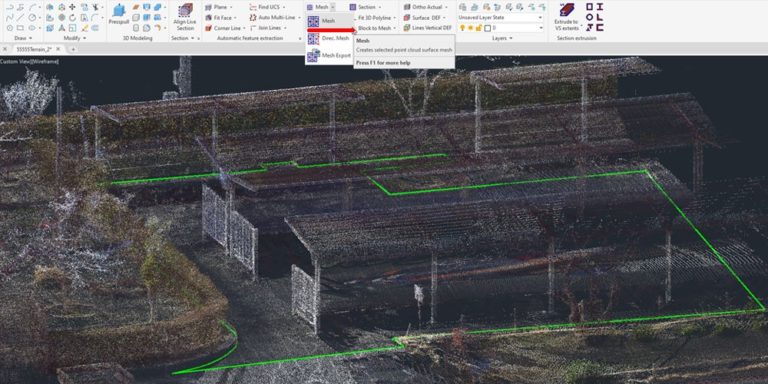

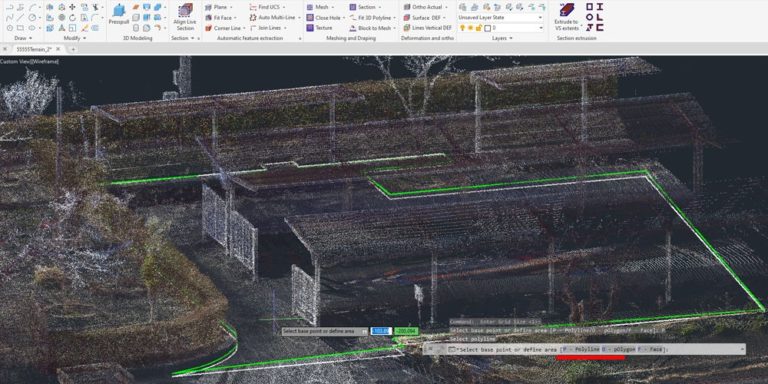

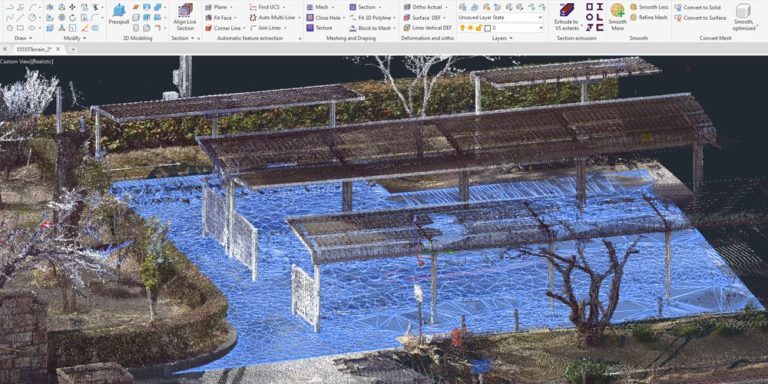

Create mesh  –  kasuta pinna loomiseks 3D polyjooni

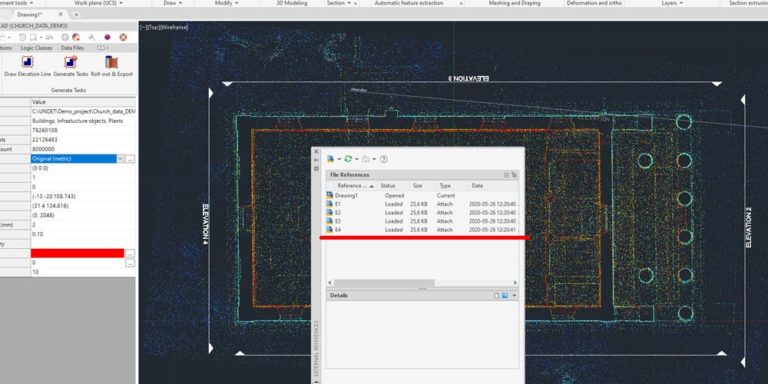

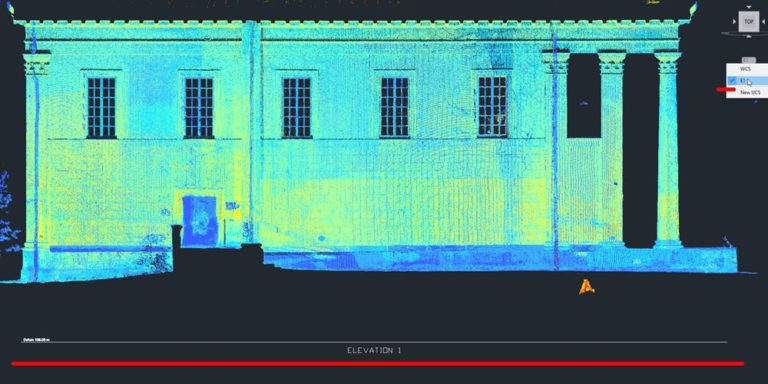

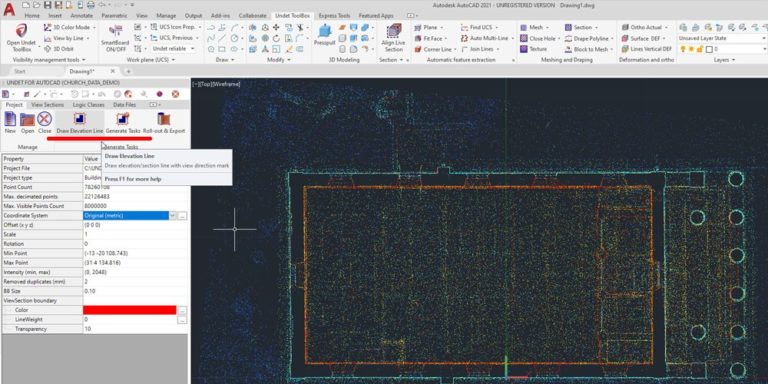

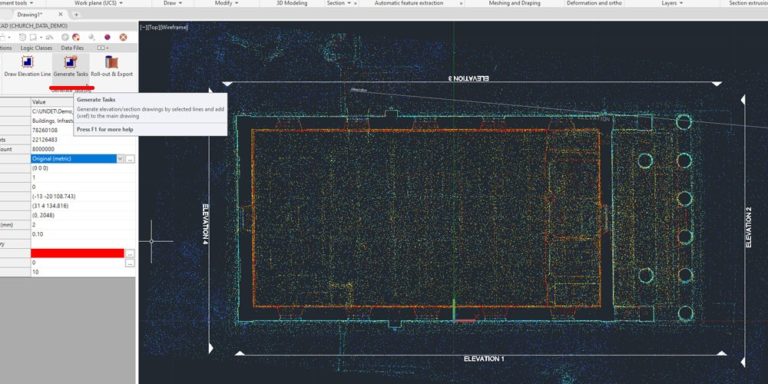

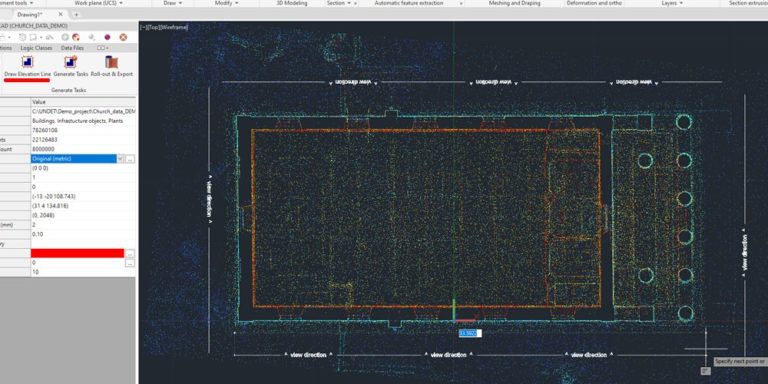

Draw Elevation Line ja Generate Tasks – tööriist genereerib automaatselt vaadete või lõigete vormistamiseks kasutatavad aknad

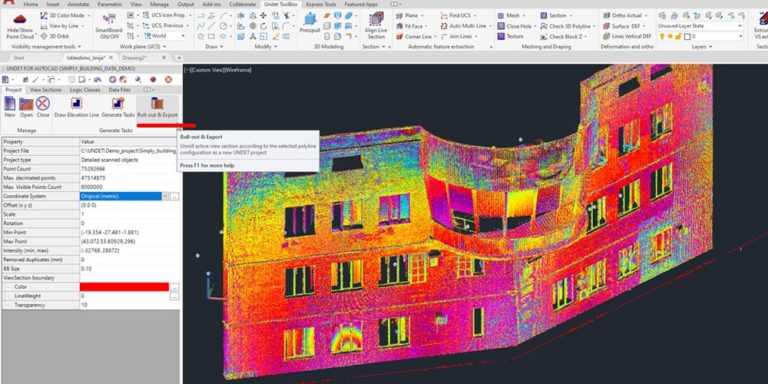

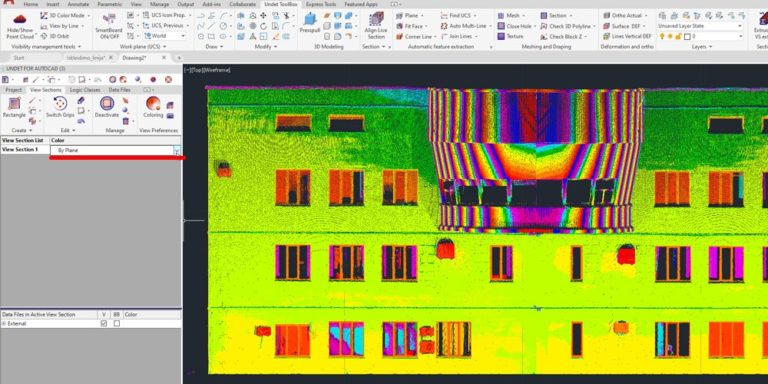

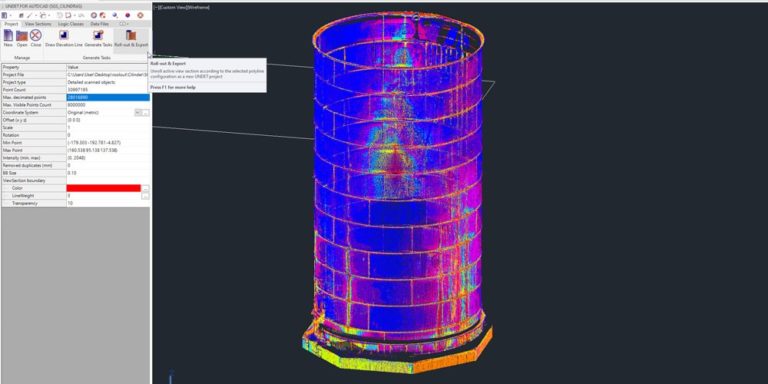

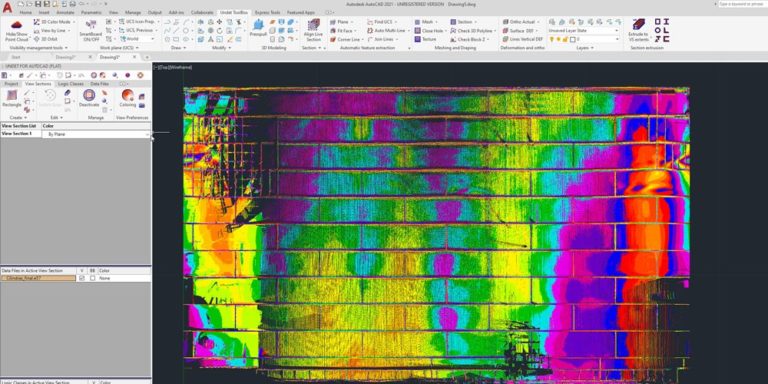

Roll-out & Export – moodustab aktiivse vaate polyjoone abil ja ekspordib selle eraldiseisvaks Undet projekti failiks

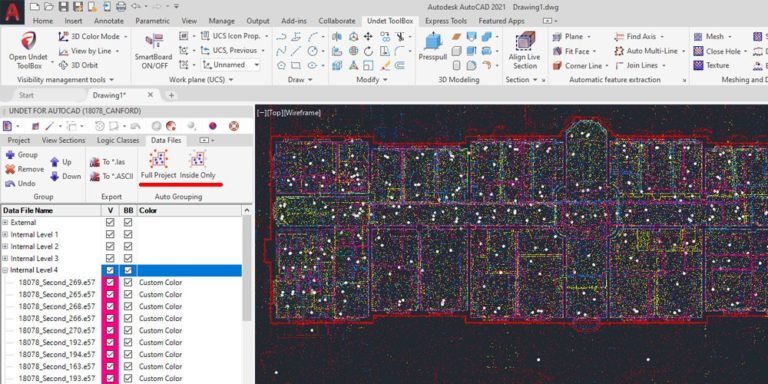

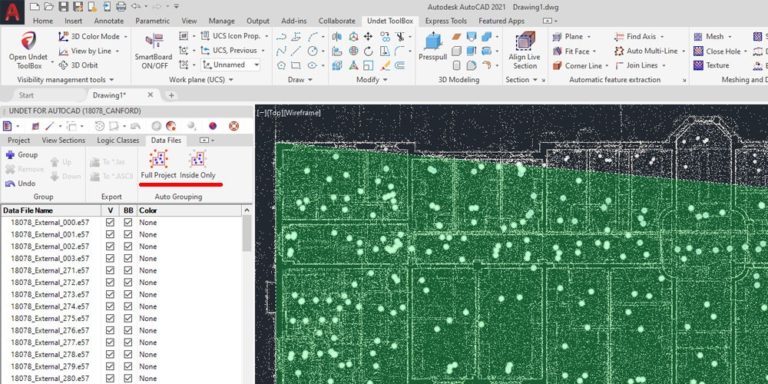

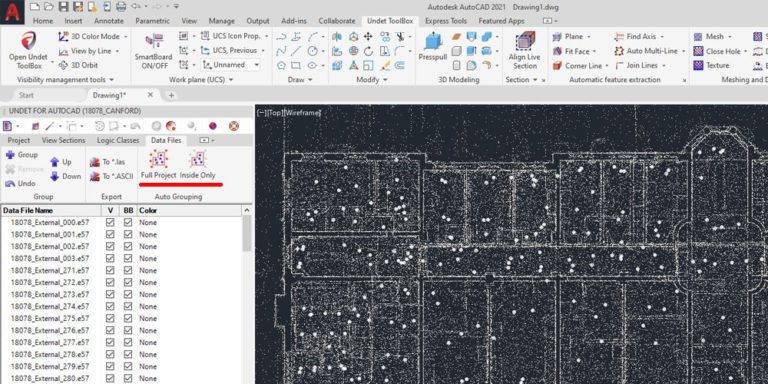

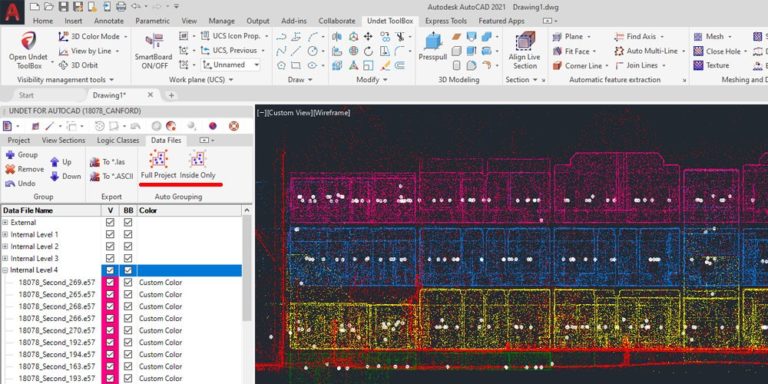

Auto scanning stations/positions grouping – rühmitage skaneerimisjaamad automaatselt välis– ja sisejaamadeks

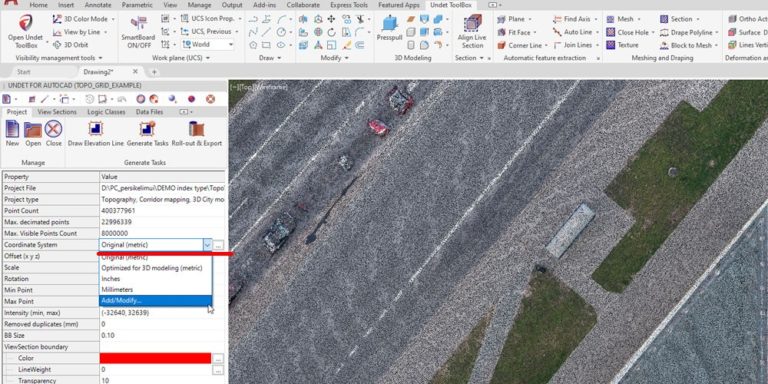

Imperial – Metric units selection – projektifaili ümberpaigutamise kiired võimalused manuaalselt või automaatselt programmi poolt pakutavatele optimeeritud koordinaatidele, lisaks skaleerimine ja kohandatavad seadistused

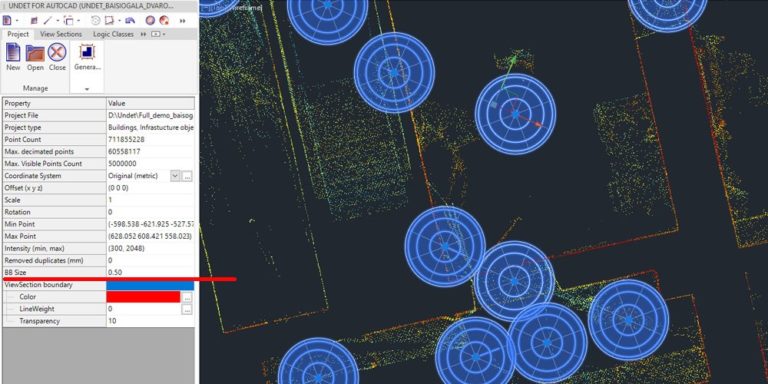

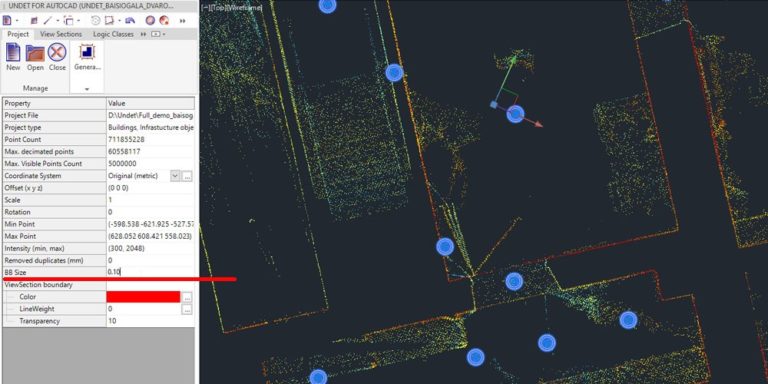

BB size – skaneerimisjaama positsiooni (BB) suuruse määramine
