Topelt kiirusega punktipilve tööd aitab teostada Undet for Revit , mis on Autodesk Revit tarkvara pistikprogramm. Undet for Revit programmi saab kasutada tarkvaras Revit 2019, 2020 ja 2021. Peamine erinevus Undet for Revitis vs lihtsalt Revitis punktipilvedega töötamisel on see, kuidas me punktipilve käsitleme. Kas punktipilvedena või ortofotodena?

Mõlemal juhul on vaja indekseeritud punktipilve faili olemasolu. Seda aitab luua Revit ise, Autodesk ReCAP või Undet Indexer (3 – 7 x kiirem kui ReCAP). Vaata võrdlust ReCAPi ja Undet Indexeri indekeseerimiskiiruse kohta. Revitis konverteerimine on veelgi ajakulukam, kui ReCAP.

Indekseeritud punktipilv refereeritakse Revitisse nagu iga muu referentsfail. Kui see on teostatud, saab kuvada endale soovitud kohad Reviti plaani või lõike kuvasätete alusel. Siin peitubki võimalus topelt kiiremaks töövooks, kui kasutada Undet for Revitit. Kui lõigete ja plaanide sätted on paigas, saab neist Undet for Reviti abil genereerida dünaamilised ortofotod, mis tähendab, et need fotod jäävad Reviti mudelisse füüsiliselt sisse. Edaspidi on värvi palette, piksli tihedust ja muid parameetreid võimalik muuta fotos sisalduva info piires, kuna loodud ortofoto on dünaamiline. Raskemahulise punktipilve saab lahti ühendada ning töö saab jätkuda Revitile tavapärase kiirusega.

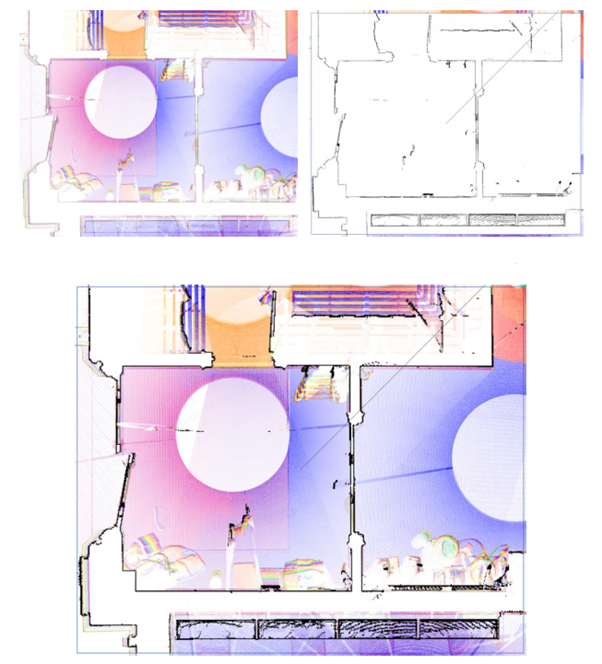

Näide, kus on loodud kaks pilti põranda plaanist ja siis need ühendatud ning sätitud sobiv läbipaistvuse parameeter, et vajalikud jooned ja värvid esile tuleks.

Tähelepanek! Suurte pilvefailidega töötamisel on oluline veenduda, et süsteem vastab nõuetele, mida Revit vajab hea jõudluse tagamiseks.

Vaata lisaks Undet for Reviti ja teiste Undet pistikprogrammide kohta Undet.ee kodulehelt ning avasta uusi ja kiireid töövooge punktipilvedega töötamisel.
