• Soome suurim arhitektuuribüroo ARCO projekteerib Helsingi kasvavas linnaosas Malmis uut üliõpilaselamute kompleksi. Iseloomulik kaheksakorruseline hoone (8400 m2) mõjub linnale lähenedes uue maamärgina.
• Kuigi koht asub mugavalt rongijaama ja maanteeühenduste lähedal, põhjustab see müra seisukohast probleeme.
• Meeskonna peamiseks ülesandeks oli müra leevendamine – nende strateegia kasutab suletud ringi, et luua varjatud sisekeskkond. Korterid avanevad sisehoovi, mis on müranormide piires.
• Hoone optimeerimiseks lisati 7. ja 8. korrus, et kasutada ära lõunapoolset orientatsiooni, luues juurde 20 parema vaate ja valgustingimustega korterit. Meeskond kasutas Spacemakerit, et tõestada, et need korrused ei vähenda sisehoovi valgust, mis tähendab, et nad suutsid edukalt lisada rohkem hoonepinda ilma tingimusi kahjustamata.
• Alumiste korterite puhul aitas Spacemakeri päevavalguse analüüs meeskonnal näha, et ruumid said hea hajutatud valguse.
• Võimalus näha üksikute ruumide toimivust aitas meeskonnal välja selgitada vähem optimaalsed ruumid ning nendest tehti ruumid teenustele mitte korteritele.
• Haljastatud sisehoovi kujundamisel kasutas meeskond Spacemakerit, et testida päikesetingimusi.
• ARCO meeskond hindas võimalust lihtsalt importida olemasolevaid 3D-mudeleid rakendusse Spacemaker, näha otsest muudatuste mõju ning võrrelda erinevaid disaine– see kõik aitab neil optimeerida oma disainilahendust.

Kuidas saavad andmed anda arhitektidele sisukamat ülevaadet ja aidata neil muuta isegi kõige keerulisemad alad linnale ja elanikele väärtuslikuks? Nii oli Helsingis asuva Malmi üliõpilaselamuprojekti puhul, mille projekteeris Soome suurim arhitektuuribüroo ARCO. Kaheksakorruselises (8400 m2) hoones, mis on osa Malmi uute linnaarenduste seeriast, on 150–170 üliõpilaskorterit suurusega 22–25 m² ja mitu suuremat perekorterit. Jätkusuutlikkust algusest peale esikohale seadnud disaini eesmärk on kasutada vähese süsinikdioksiidiheitega lahendusi, sealhulgas modulaarset kokkupandavat puitkonstruktsiooni, päikesepaneele katusel ja erinevaid haljasalasid.

Nagu paljud Soome pealinna linnaosad, laieneb ka Malm kiiresti, eelkõige selleks, et rahuldada vajadust elamispindade järele. Strateegiliselt on see hea asukohaga suure raudteejaama ja otsese lennujaamaühendusega ning peateedega. See tähendab, et õpilastel on lihtne juurdepääs erinevatesse kolmanda taseme õppeasutustesse kogu linnas. Ajalooliselt on Malmis ka Soome esimene lennujaam, mis ehitati 1932. aastal.

Selle projekti asukoht muudab selle mobiilsuse ja ühistranspordi seisukohast mugavaks, kuid pakub ka väljakutseid müratingimuste ja linnakonteksti osas, mis selgitab, miks see on jäänud kasutamata. Koht asub raudtee rööbaste ja suure maantee kõrval ning seda ümbritseb kaldtee, mis viib viadukti all olevasse autoparklasse.

Helitaseme optimeerimine

Meeskonna peamiseks ülesandeks oli tegeleda müraga – Soome reeglid näevad ette, et eluruumide puhul ei tohi müratase päevasel ajal ületada 55 dB. Eesmärk oli välja töötada lahendus, mis blokeeriks välismüra. Katsetatud erinevatest mahtudest ja konfiguratsioonidest oli mürapuhvrina kõige optimaalsem silindriline hoone, mille väliskoridoride fassaad on suletud. Kõik korterid avanevad vaiksemasse sisehoovi, kus müratase on normide piires.

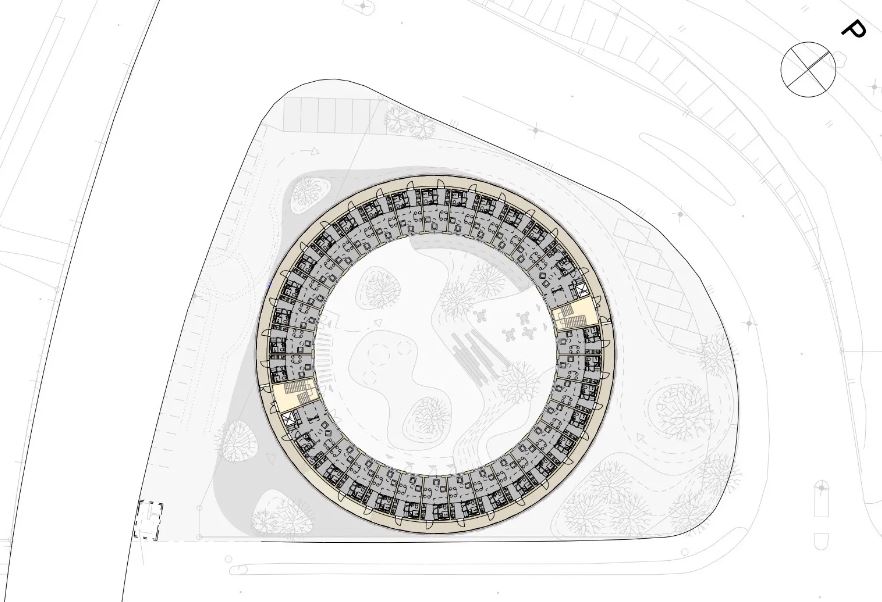

Plaan

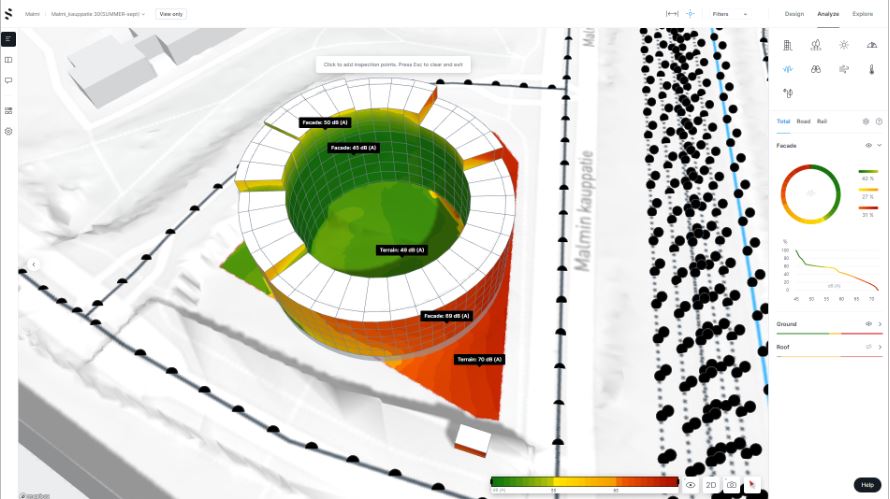

Spacemaker müraanalüüs näitab, kuidas silindriline hoone loob varjatud interjööri.

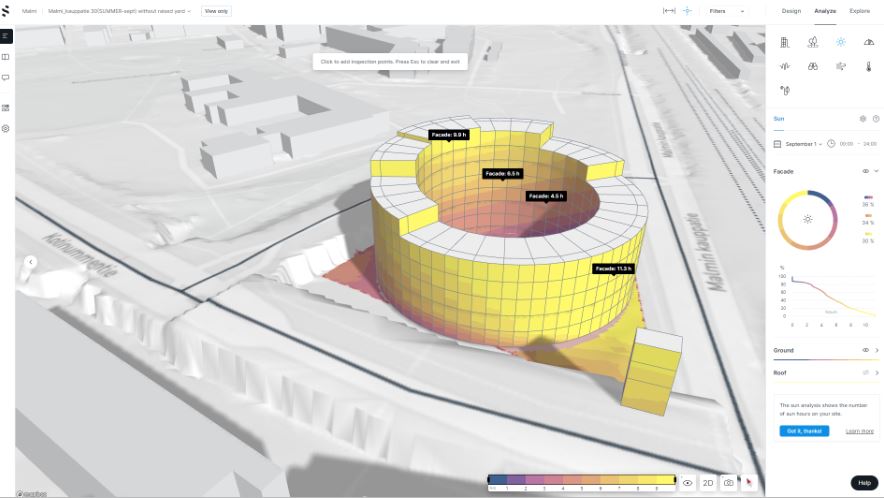

Hoone hea asukoha ärakasutamiseks paigutati päikeselisele lõunapoolsele poolele kaks lisakorrust. See lisab rohkem kortereid kõrgemale 7. ja 8. korrusele, kus on paremad päeva- ja päikesevalguse tingimused ning linnavaade – neid ei mõjuta liiklusmüra tänu mürapuhverdamisele. Oluline oli kontrollida, et lisakorpused ei vähendaks siseala päikest ja valgust. Et selles kindel olla importis meeskond olemasoleva 3D-mudeli hõlpsalt Spacemakerisse, et päikeseanalüüsi teha. “Asjaolu, et saate importida hoone, sealhulgas üksikuid ruume, joonestustarkvarast otse ja lihtsalt Spacemakeri, on tõesti võimas,” ütleb arhitekt Stefan Ochsner. “Meil oli vaja ainult see õigesse kohta paigutada ja vajutada nuppu, et alustada analüüsi väga vähese ettevalmistusega.” Oluline on see, et hoonele sai juurde ehitada 20 korterit, ilma tingimusi hoovis kahjustamata.

Samas toimib kaldsilindriline hoone arhitektuurselt hästi, kuna see on mõeldud rongiliini äärseks maamärgiks, mis visuaalselt märgistab sissepääsu Malmi. Sel põhjusel lubas vald kõrgema hoone teha. Kaldus lõunapoolne katus loob ka parimad tingimused päikesepaneelidele ning annab valgust hoovi ja alumistesse korteritesse, et aidata seal tingimusi parandada.

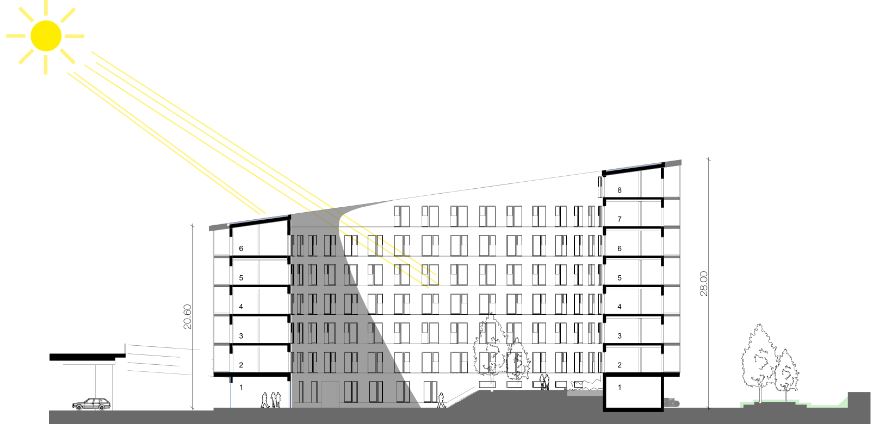

Pilt, mis näitab optimeeritud hoonet ja lõunapoolset suunda

Hoone lihtne testimine

Silindrilise hoone eeliseks on see, et see väldib nurki, mis sageli päevavalgust takistavad. Analüüsida tuleks aga madalamaid kortereid, mis saavad ebasoodsamad tingimused. Tavaliselt arvestatakse päevavalguse arvutustes otsest päikesevalgust ja harva hajutatud valgust, mis annab valgustingimustest mittetäieliku pildi. Kuid kasutades Spacemakeri päevavalguse analüüsi, mis kasutab ka vertikaalse taeva komponenti – fassaadi ühest punktist nähtava taeva suurust –, võis meeskond näha, et korterid, mille pärast nad kõige rohkem muret tundsid, saavutasid suhteliselt head tulemused. Üldiselt oli 71% ruumidel hea päevavalguse VSC üle 27%.

“Päevavalguse väljakutsetega tegeletakse sageli disainiprotsessis liiga hilja. Kuid Spacemakeriga saate sellele hetkega tähelepanu juhtida.” Stefan Ochsner, ARCO arhitekt

Päikese analüüs

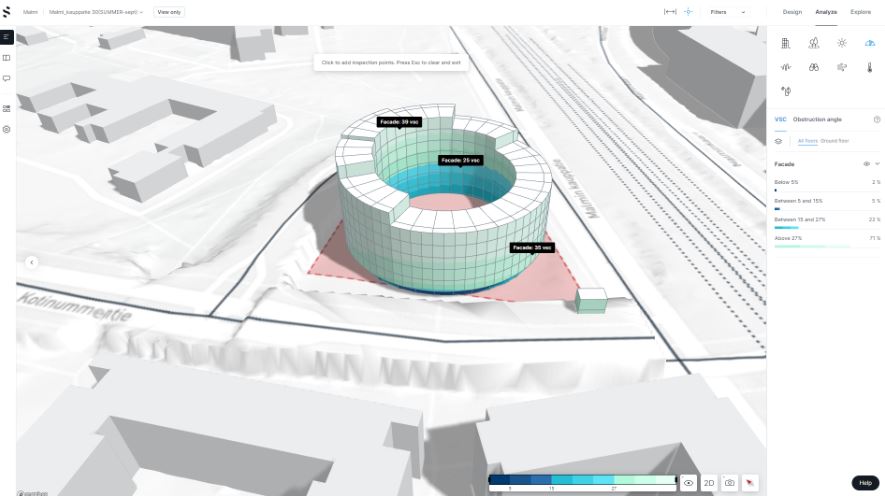

Spacemakeri päevavalguse analüüsi vertikaalse taeva komponent näitab, et madalatel korteritel on hajutatud valguse vastuvõtmine märkimisväärselt hea.

Spacemaker võimaldab uurida ka iga üksiku ruumi täpset päevavalgust, seda kasutas meeskond selleks, et tuvastada konkreetsed vähem optimaalsete tingimustega ruumid, mida saaks paremini kasutada teeninduspindadena ja säilitada heade tingimustega ruumid korteritele. Näiteks viidi 6. korrusele tehnilised ruumid, mis oleksid asunud 7. ja 8. korrusel ning esimese korruse pindadele tulevad pesumaja, saun, kogukonnaruum ja panipaik.

“Päevavalguse väljakutsetega tegeletakse sageli liiga hilja projekteerimisprotsessis – näiteks siis, kui kortereid müüakse ja teatud kortereid pole võib-olla nii lihtne müüa. Kuid Spacemakeriga saate sellele hetkega tähelepanu juhtida, ”selgitab Stefan. “Ma arvan, et see muudab ka kõik meeskonnaliikmed teadlikumaks kriitilistest aspektidest ja nad suudavad disaini parandada. Arvan, et Spacemaker on väga kiire ja hõlpsasti kasutatav tööriist, mida saab rakendada igas projektis.”

Rohkem päikest sisehoovis

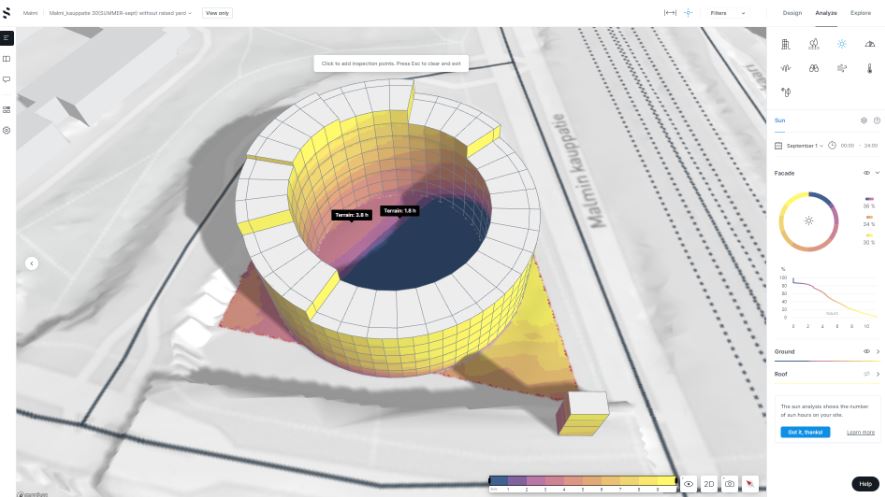

Õpilaste peamise sotsiaalse ruumina mõeldud sisehoovi maastiku kujundamisel kasutas meeskond päikeseanalüüsi, et kontrollida päikesetingimusi üldiselt ja määrata kõige päikeselisemad alad. Sisehoovi tõsteti osaliselt ühe korruse võrra, luues parema päikesevalgusega ala ja looduslik maastikutrepp – need paremad välistingimused võimaldasid sisehoovi mahutada rohkem funktsioone. Ala tõstmise võimalusi katsetades sai meeskond analüüsis täpselt näha, kui palju päikest juurde saadi, mis oli sisehoovi kvaliteedi parandamiseks ülioluline. Lisaks näitas sisehoovi müraanalüüs häid tingimusi, mis tähendab, et seda ei mõjuta raudtee- ega liiklusmüra.

“Andmete lihtne ja kõrgetasemeline graafiline visualiseerimine võimaldab võrdlust erinevate disainiversioonide vahel.” Stefan Ochsner

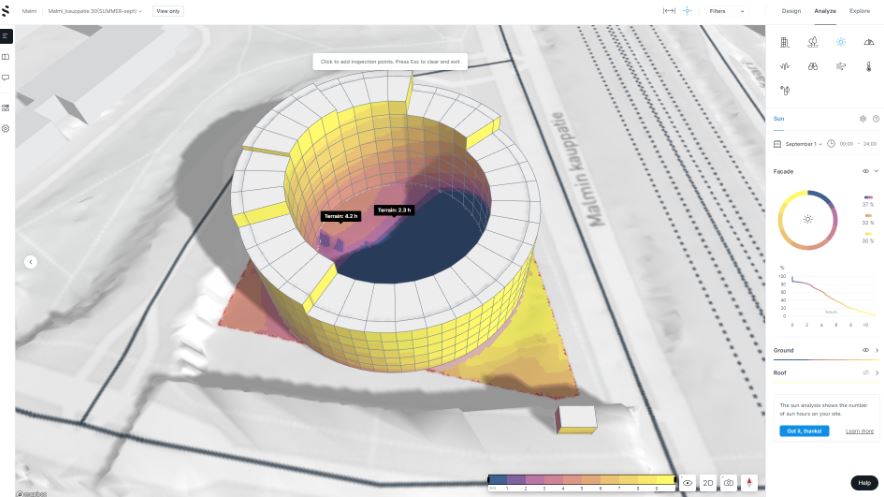

Ülemisel pildil on tasane sisehoov. Kõrgendatud sisehoov (alumine pilt) parandab tingimusi, mis tähendab, et seda saab kasutada rohkemate funktsioonide jaoks ja see võimaldab õpilastel rohkem päikest nautida.

Stefan: “Spacemakeri uus andmepõhine töövoog võimaldab ühes tarkvaras reaalajas kontrollida erinevaid keskkonnaaspekte nagu päike, päevavalgus, tuul, soojusmugavus ja müra. Võimalus näha, visualiseerida ja mõista optimeerimiste mõju otse nt. korruse lisamine või osa hoonest eemaldamine on väga väärtuslik. Lisaks võimaldab andmete lihtne ja kõrgetasemeline graafiline visualiseerimine hõlpsasti võrrelda erinevaid disainivõimalusi.”

“See protsess muudab kliendiga arutelude pidamise väga lihtsaks. Te ei pea isegi esitlust ette valmistama – saate koosolekul lihtsalt kasutada Spacemakerit,” lisab Stefan. “Enam pole vaja linnakonteksti jaoks eraldi mudelit, sest see on juba olemas. See on väga võimas, sest saame seda kõike kombineerida, et arutada kliendi ja konsultantidega erinevaid asju korraga ning tugevdada oma argumente.”

See andmepõhine lähenemine andis meeskonnale uusi teadmisi ja sügavama arusaamise ala potentsiaalist, mida varem peeti kasutamatuks. Stefan: “Ma arvan, et seda tüüpi väljakutseid pakkuvate objektide leidmine ja arendamine linnas on kasulik. Tuues neile mõningaid häid omadusi, aitab see vältida alakasutatud maaalade mitte kasutamist, sest neil on naabruskonnale alati negatiivne mõju.”

Projekti-
Arhitektuur: ARCO
Maastikuarhitektuur: ARCO
Tuletõrjekonsultandid: Paloässät/Sitowise
Akustikainsener: Promethor
Ehitaja: Hoas

Pildi-
Kõik pildid on Arkkitehdit Soini & Horto/ ARCO loal

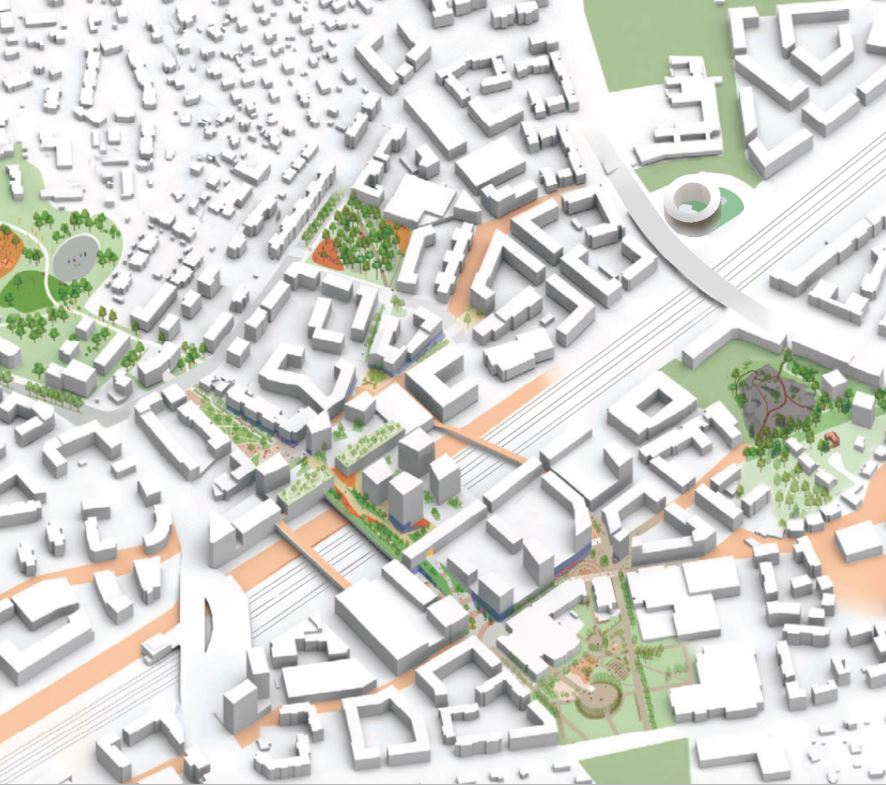

Linnasituatsiooni taustkaart, autor LOCI – Landscape Architecture, Helsingi

---

Artikkel on tõlgitud Autodeski lehelt.
Artikli autor on Jeanne Tan

Originaal artikkel: https://blogs.autodesk.com/spacemaker/2022/08/09/how-arco-used-spacemakers-data-driven-insights-to-transform-a-challenging-urban-site-into-valuable-student-housing/
