Kas olete kokku puutunud olukorraga, kus tootmises selgub, et joonised ei klapi või kus lihtne muudatus projektis nõuab päevade pikkust käsitsi ümberjoonestamist? Teraskonstruktsioonide maailmas on täpsus ja kiirus kriitilise tähtsusega. Just siin tuleb mängu Autodesk Advance Steel – tarkvara, mis on loodud spetsiaalselt terasdetailide modelleerimiseks ja tootmisinfo genereerimiseks.

Selles postituses vaatame, miks Advance Steel on muutunud asendamatuks tööriistaks inseneridele ja tootjatele.

1. See on enamat kui lihtsalt CAD

Paljud insenerid on harjunud AutoCADi keskkonnaga. Advance Steeli suur eelis on see, et ta baseerub AutoCADi platvormil. See tähendab, et õppimine on kerge, kuid funktsionaalsus on kordades võimsam. Te ei joonista enam lihtsalt jooni, vaid ehitate intelligentset 3D-mudelit, mis “teab”, mis on tala, post või poltliide.

2. ‘Connection Vault’ – Liidete automaatika

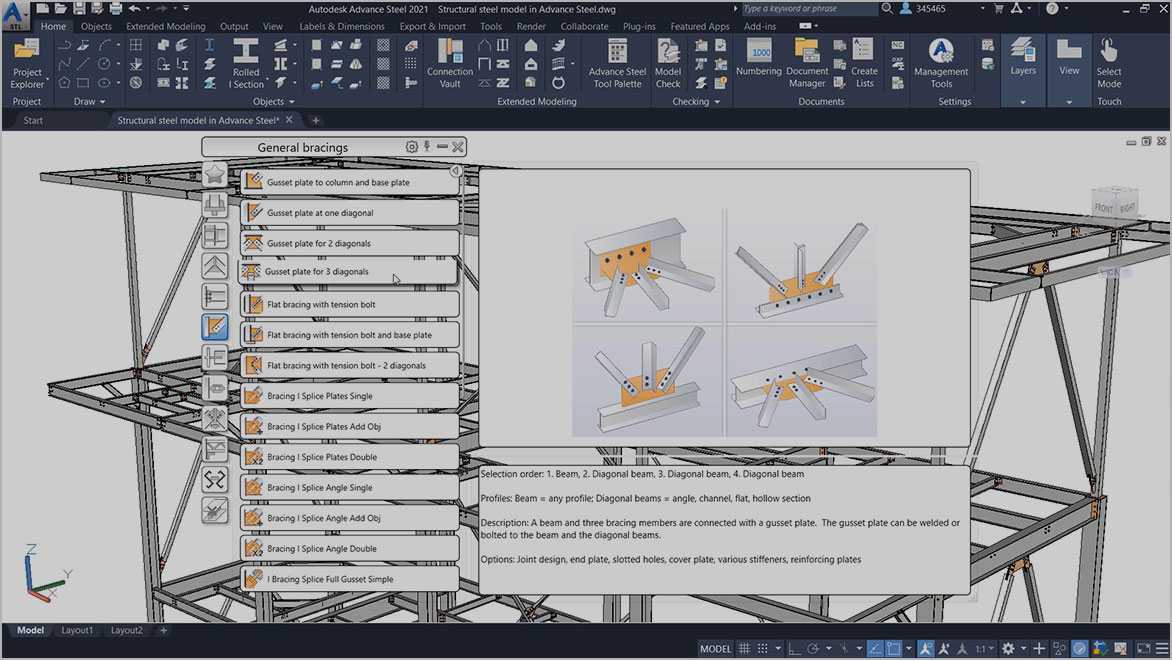

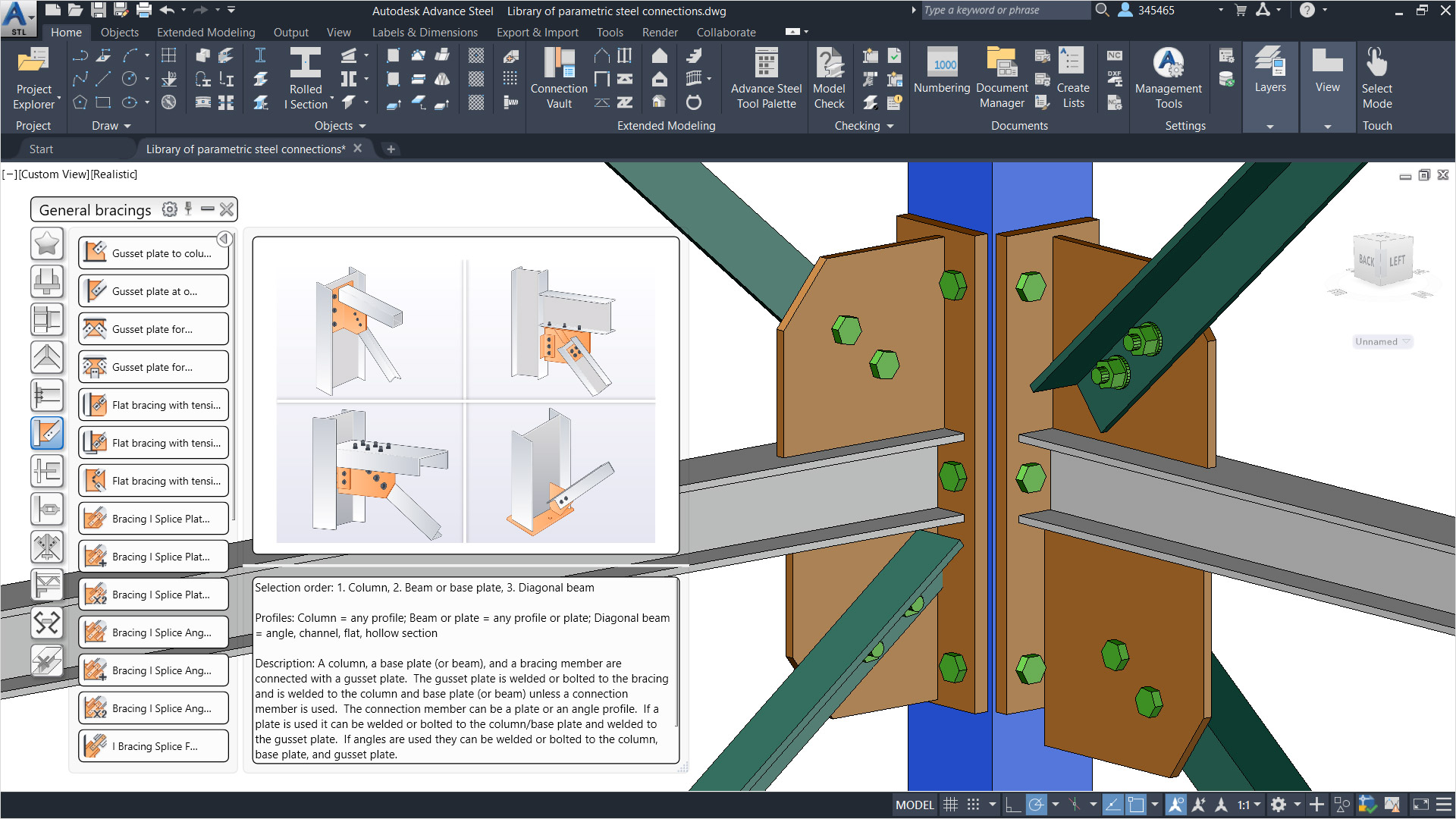

Üks aeganõudvamaid osi terasprojekteerimises on liidete (connections) konstrueerimine. Advance Steelis on olemas Connection Vault, kus on sadu eelseadistatud ja parameetrilisi liiteid.

• Vali post ja tala.

• Vali sobiv liide.

• Tarkvara paigaldab automaatselt plaadid, poldid, keevised ja lõiked.

Mis kõige parem? Kui muudad tala ristlõiget, kohandub liide automaatselt uute mõõtudega.

3. Jooniste ja materjali listide automaatne genereerimine

See on koht, kus Advance Steel hoiab kokku sadu töötunde. Kui 3D-mudel on valmis, genereerib tarkvara automaatselt:

• Koostejoonised (Assembly drawings)

• Üksikosade joonised (Single part drawings)

• Vaated ja lõiked

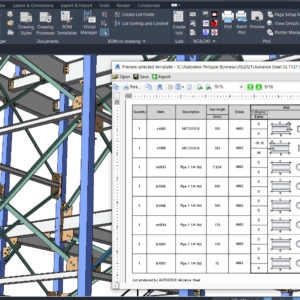

• Materjalide spetsifikatsioonid (BOM)

Kui teete mudelis muudatuse, uuendatakse automaatselt ka kõiki seotud jooniseid ja tabeleid. Hüvasti, käsitöö ja inimlikud vead!

4. Suhtlus tootmisega (CNC)

Tänapäeva terasetööstus on kõrgtehnoloogiline. Advance Steel loob silla inseneri laua ja tehase vahel, võimaldades eksportida NC-faile (DSTV formaadis). Neid faile saavad lugeda keevitusrobotid, laserlõikurid ja puurpingid, tagades, et detail tuleb tehasest välja täpselt sellisena, nagu mudelis ette nähtud.

5. BIM ja koostöö Revitiga

Advance Steel on oluline osa BIM (Building Information Modeling) töövoost. Tänu Advance Steel Extension for Revit lisale on võimalik mudelit sujuvalt sünkroniseerida Reviti ja Advance Steeli vahel. See võimaldab arhitektidel ja konstruktoritel töötada ühtses infoväljas, vähendades kommunikatsiooni probleeme.

Kokkuvõte

Autodesk Advance Steel ei ole lihtsalt joonestustarkvara, vaid terviklik lahendus, mis katab kogu protsessi alates eskiisist kuni tootmiseni. See vähendab vigade riski, kiirendab dokumentatsiooni loomist ja võimaldab inseneril keskenduda sellele, mida ta kõige paremini oskab – lahenduste loomisele.
